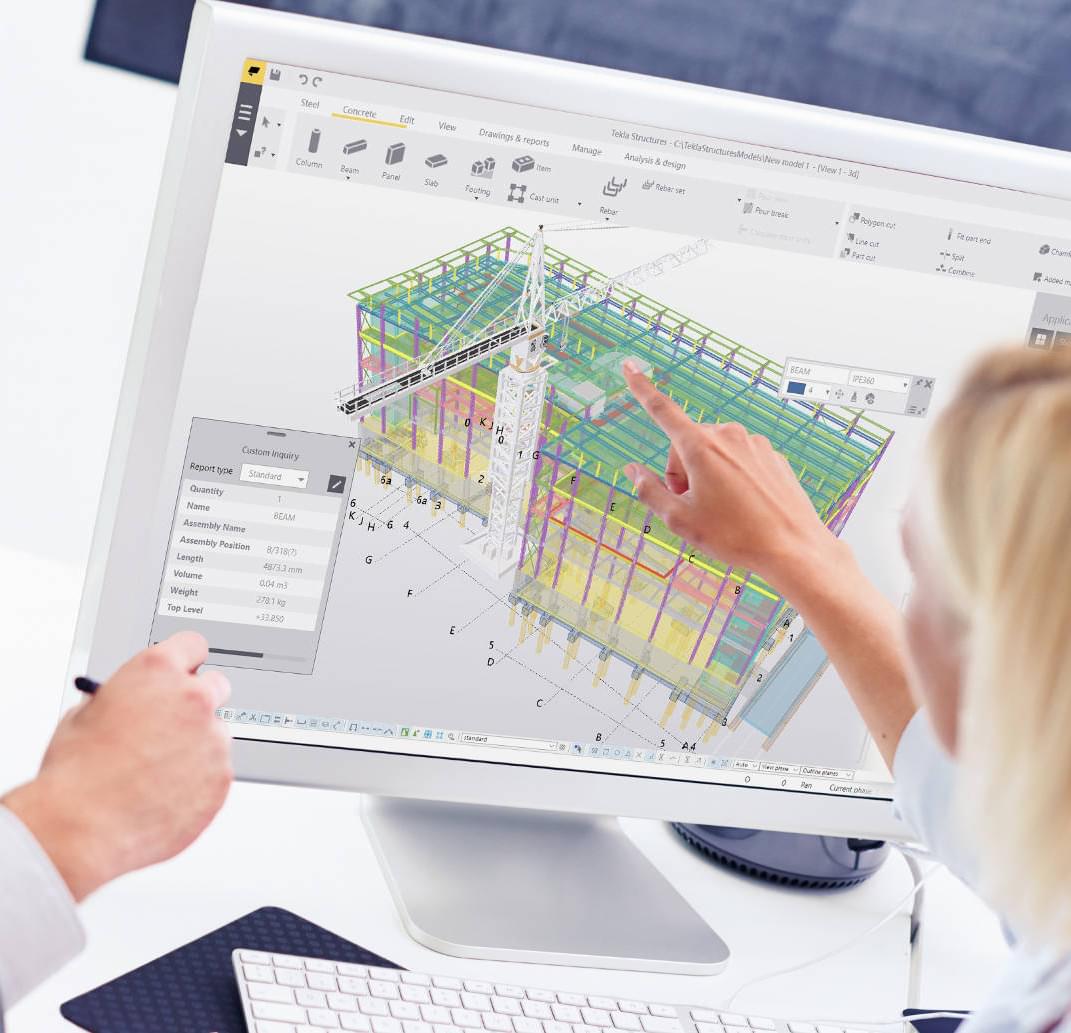

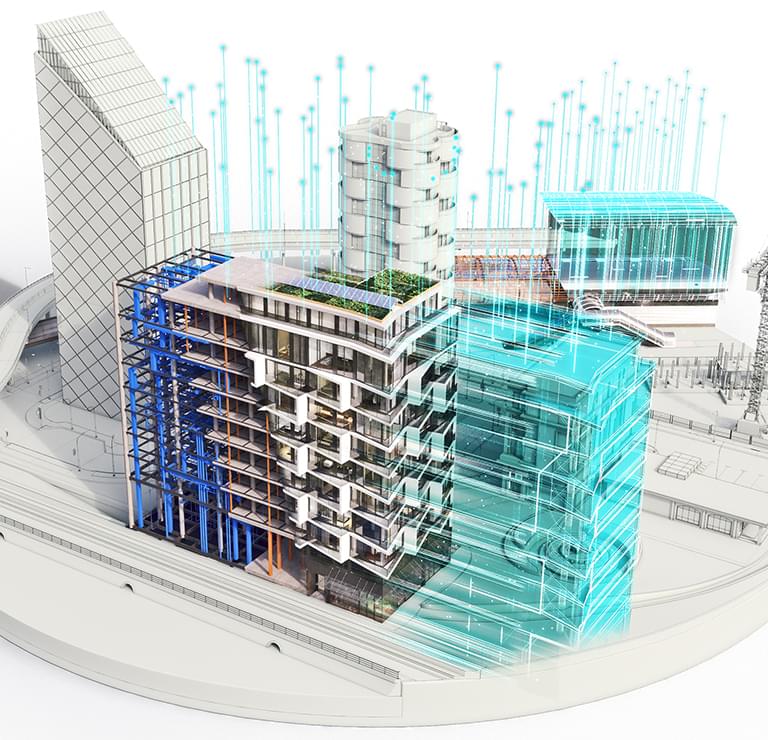

BIM расшифровывается как "Информационное моделирование здания" и представляет собой процесс создания и использования цифровых 3D-моделей зданий.

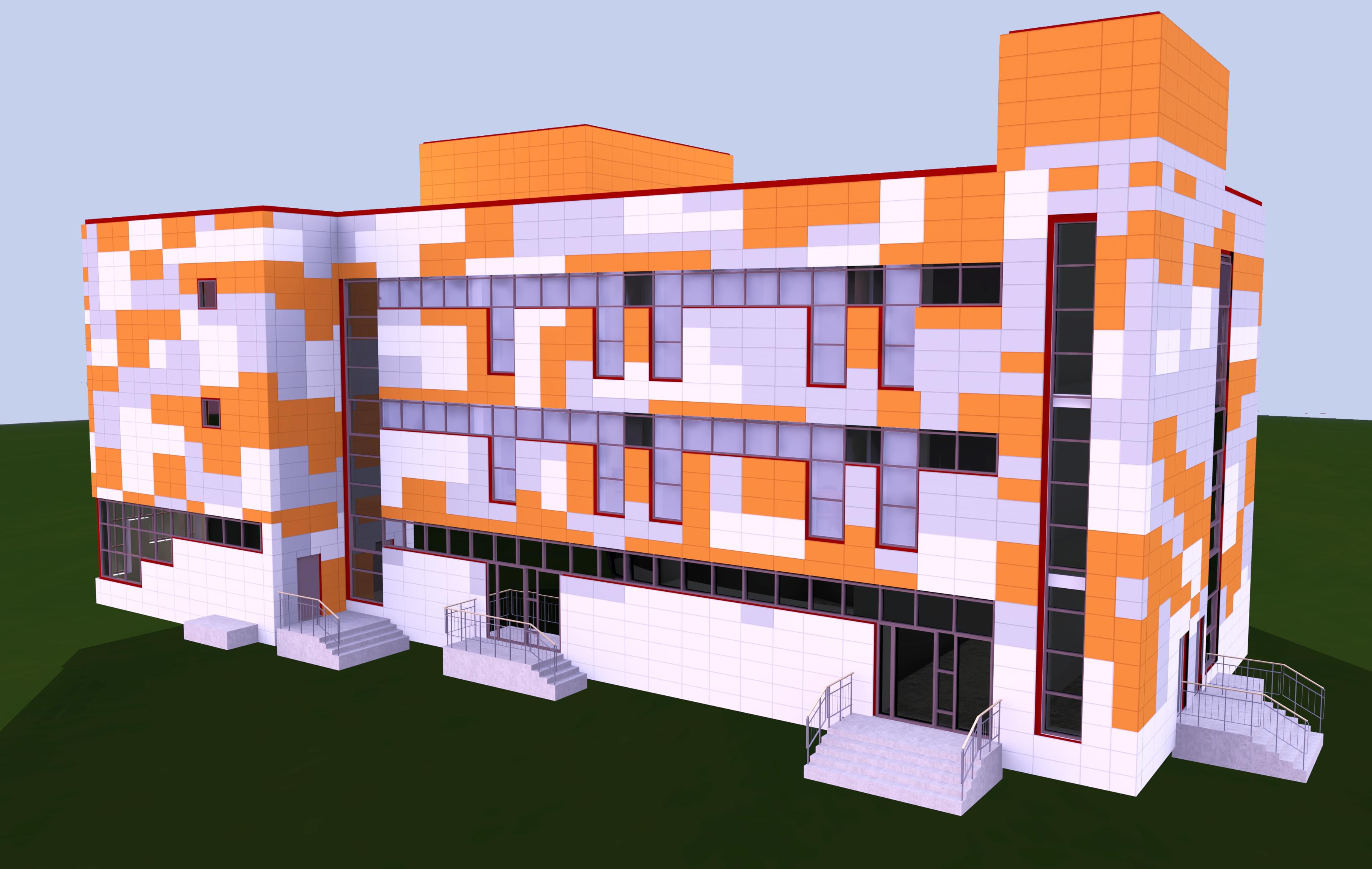

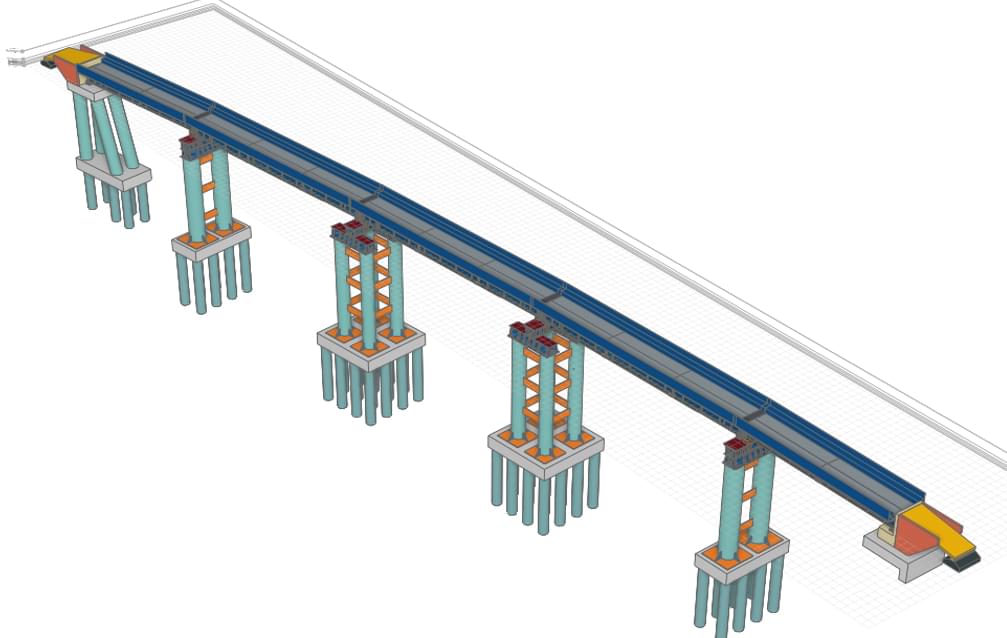

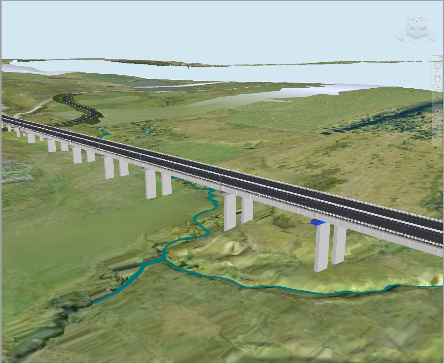

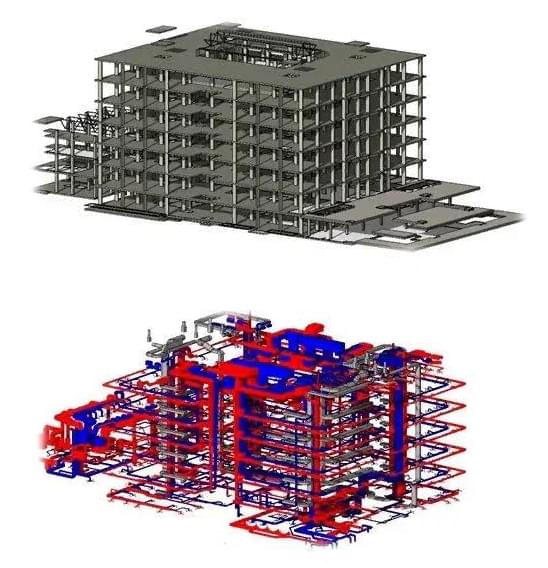

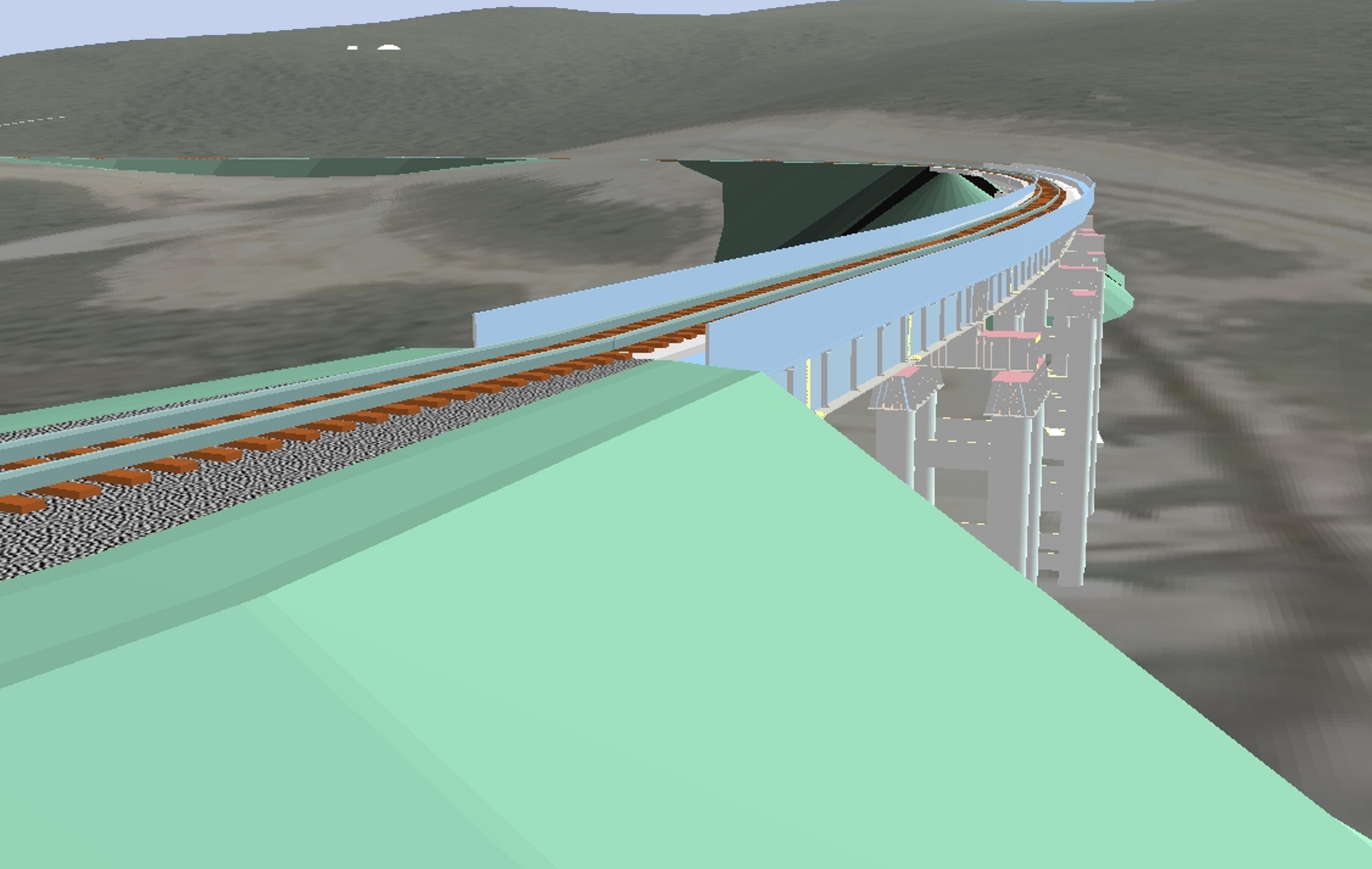

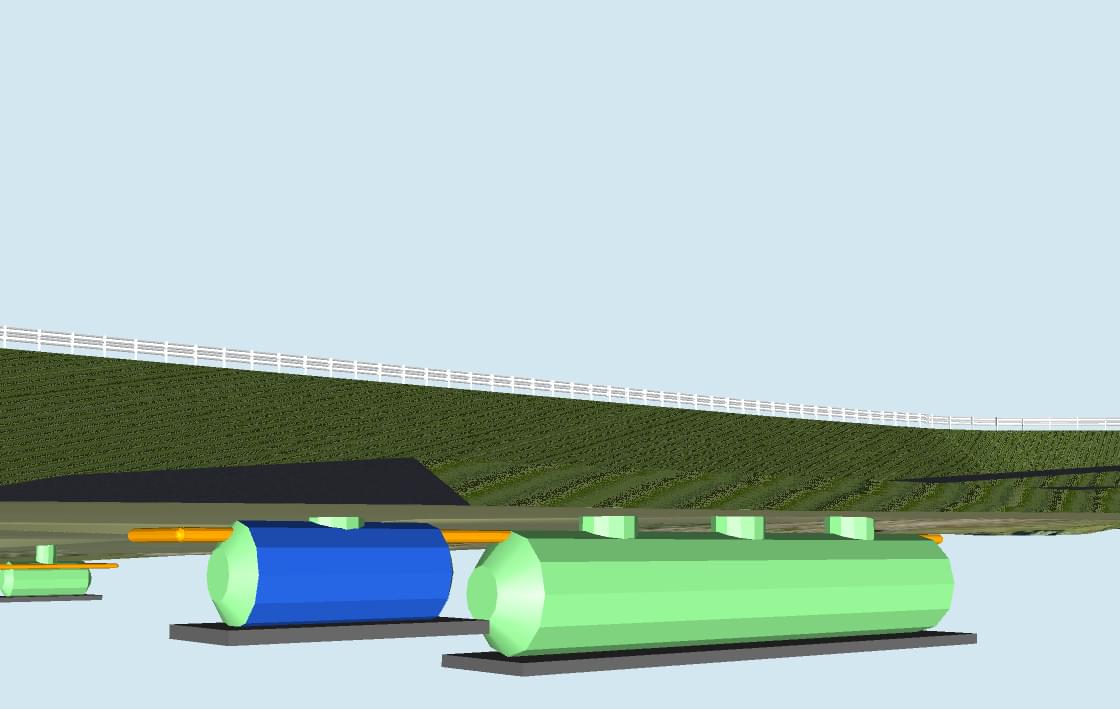

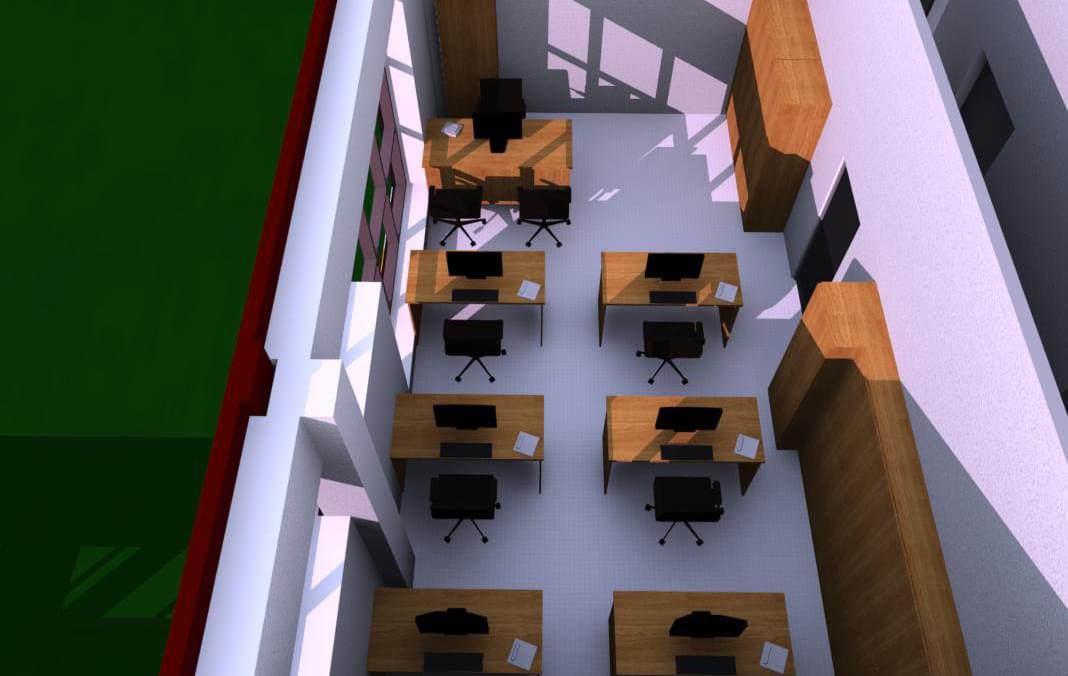

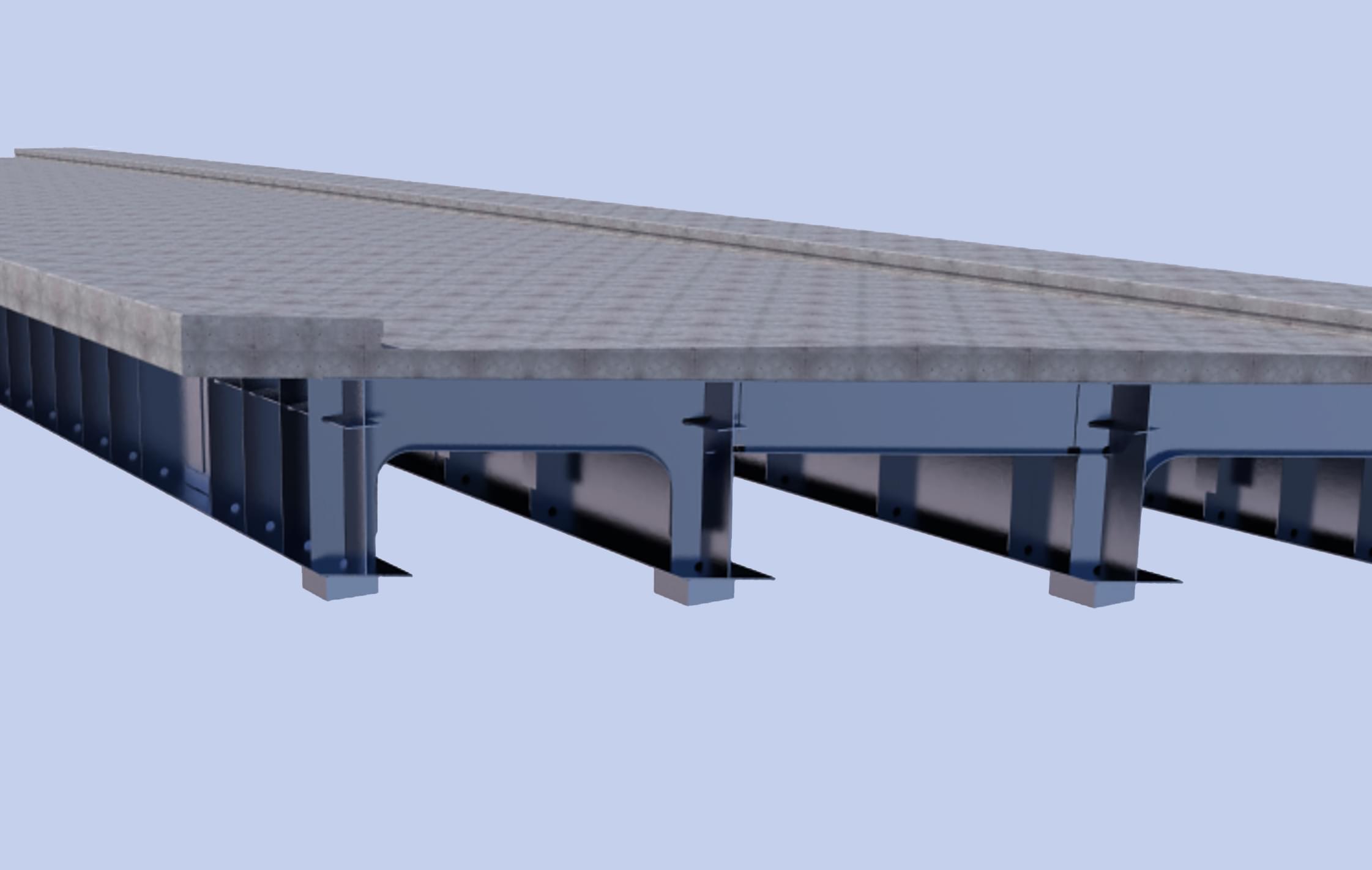

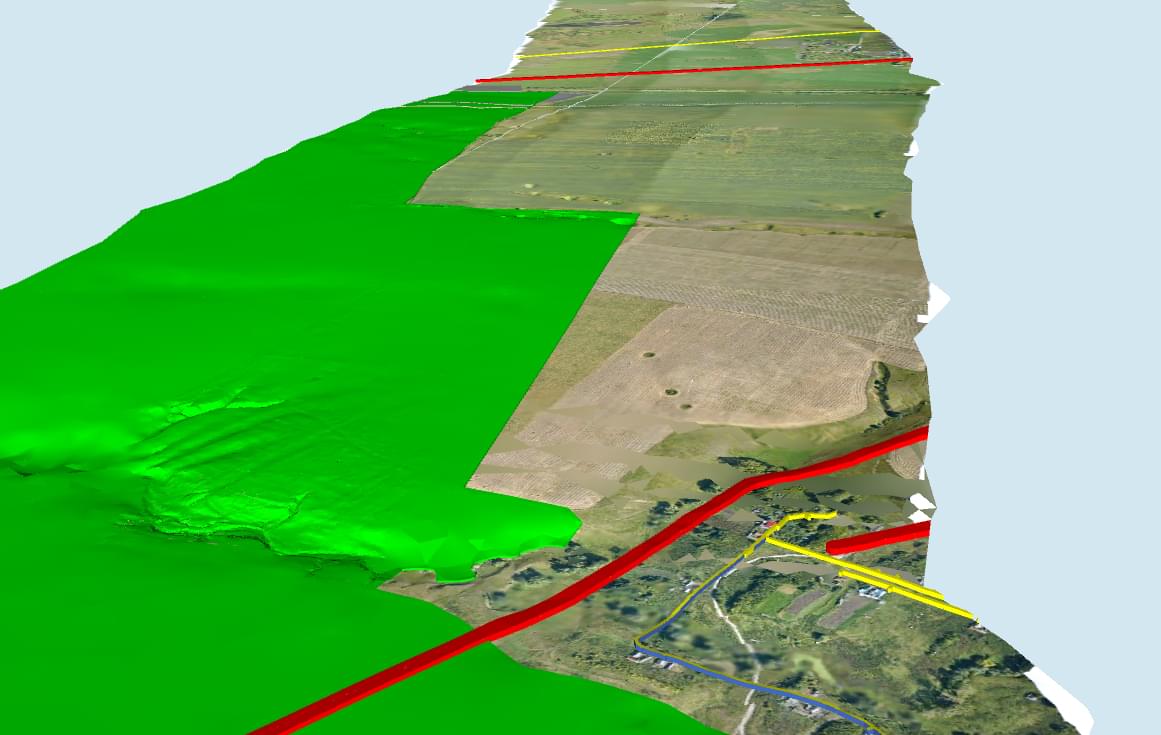

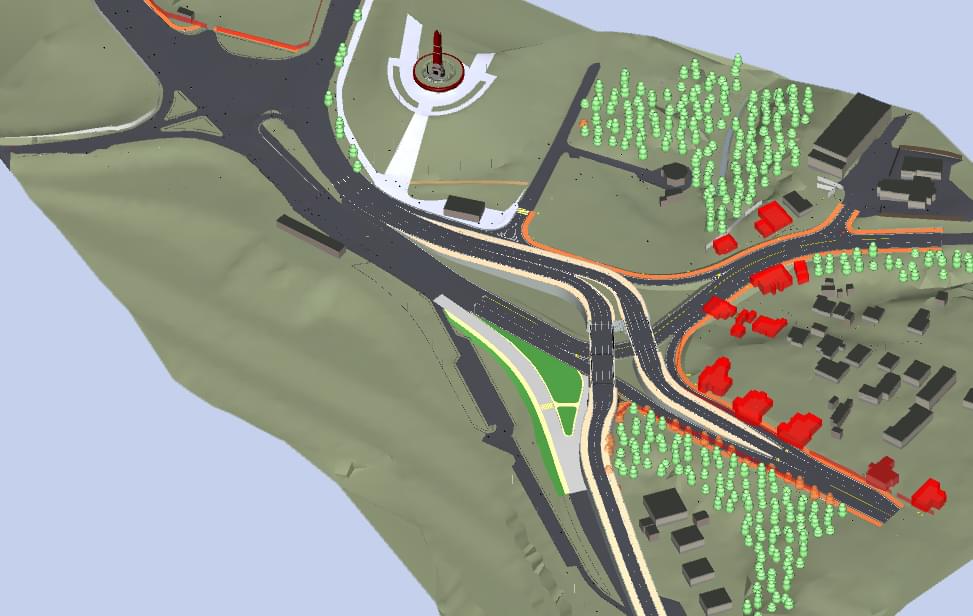

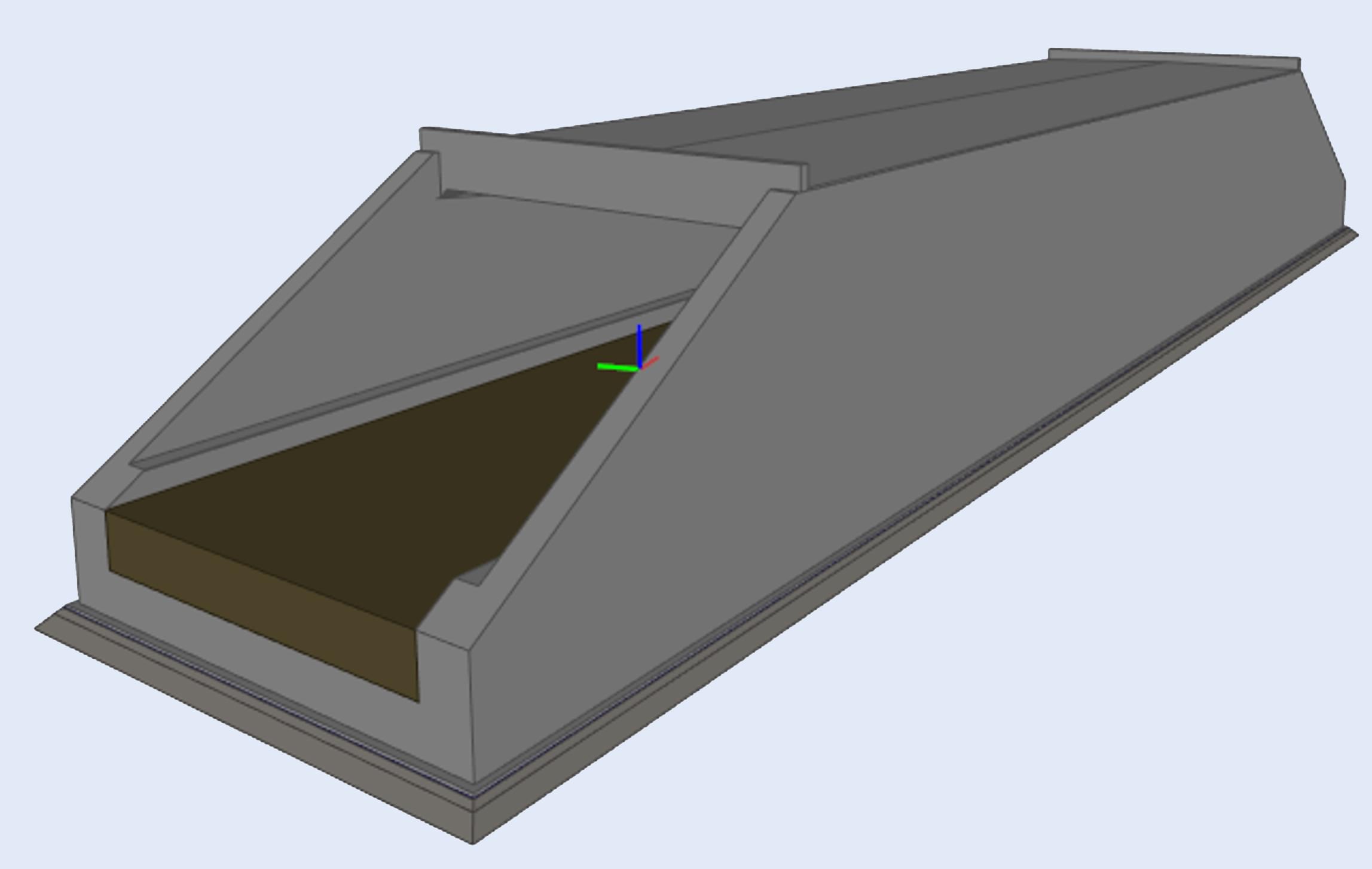

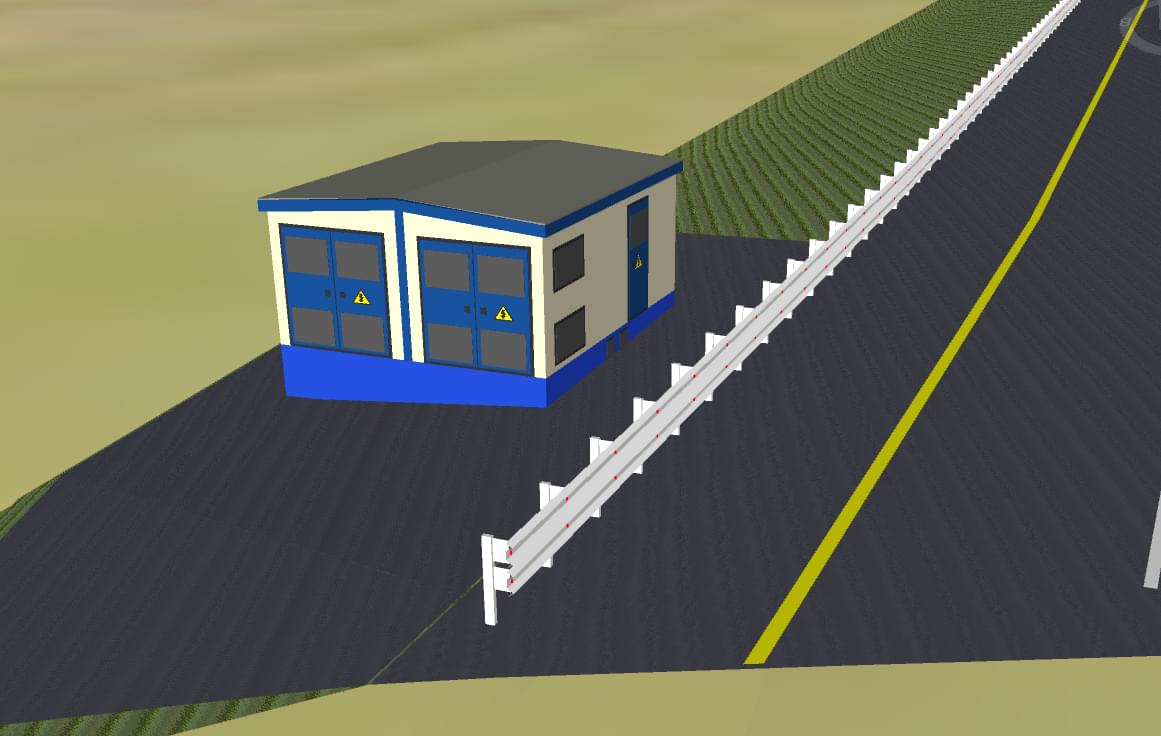

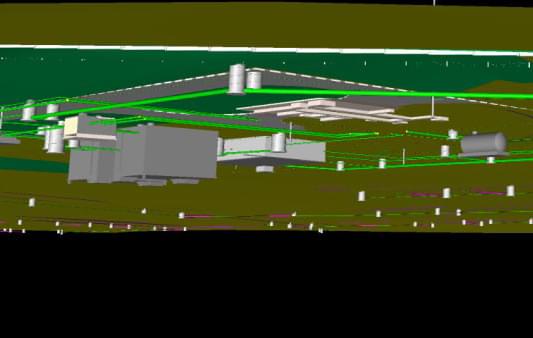

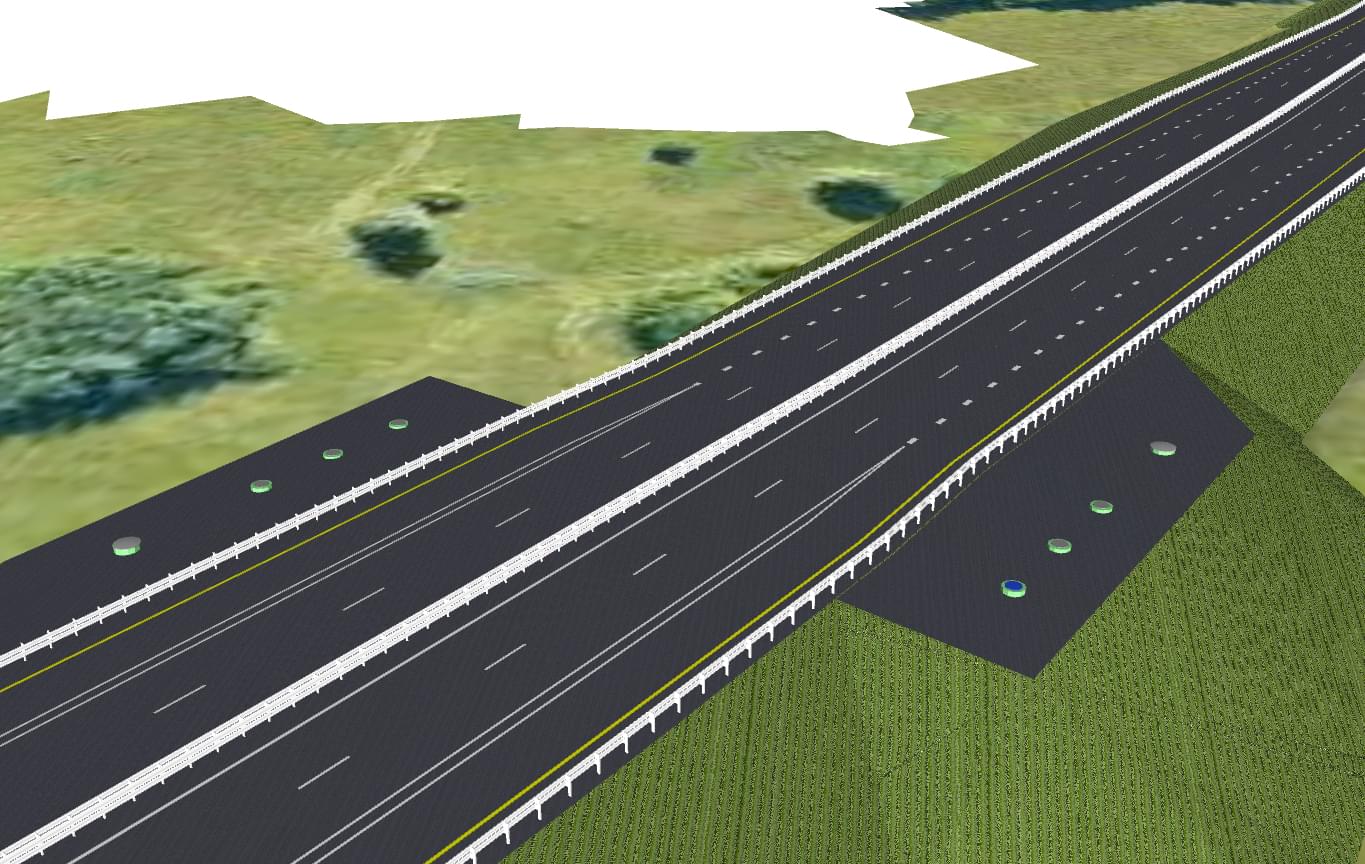

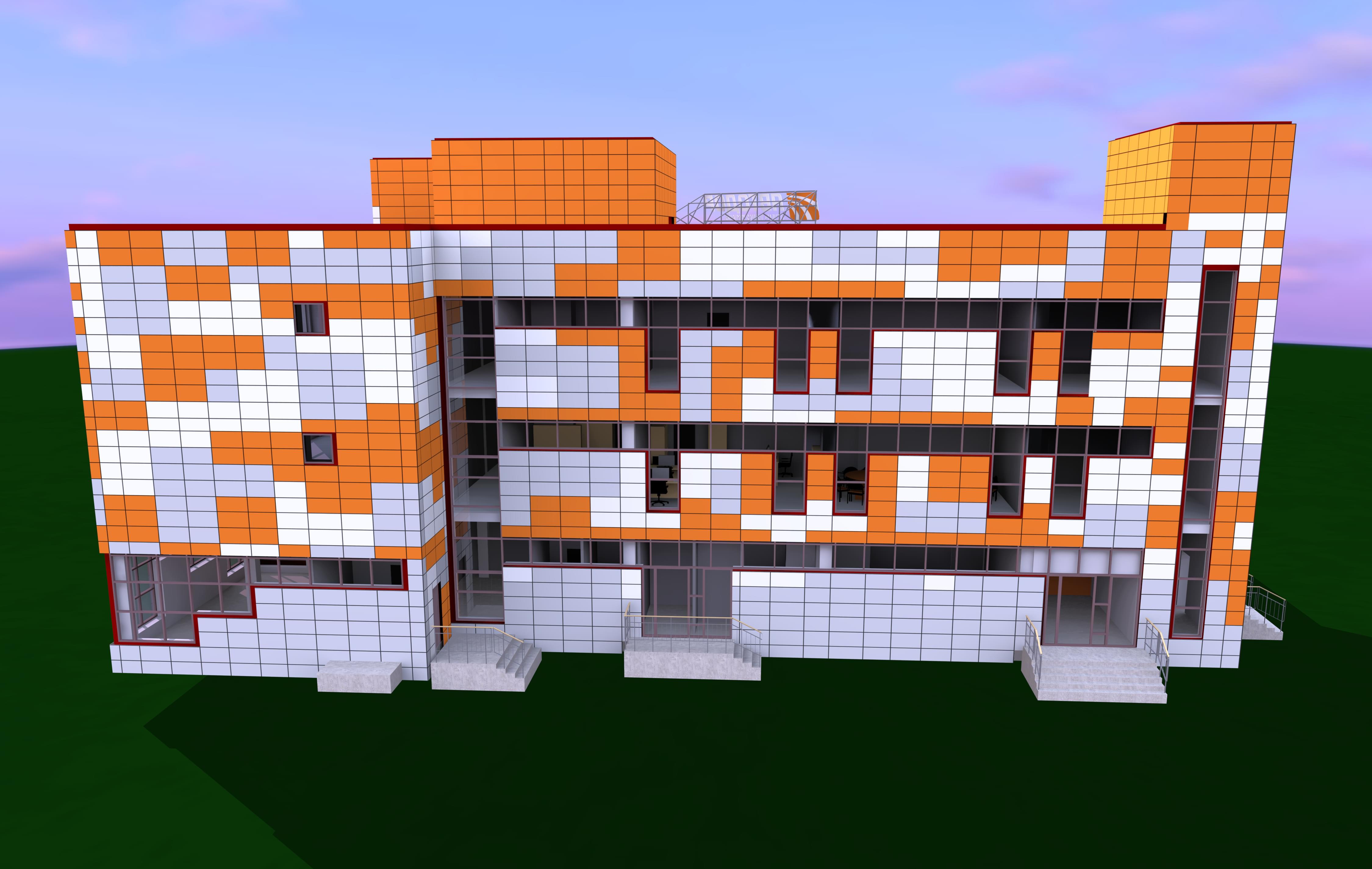

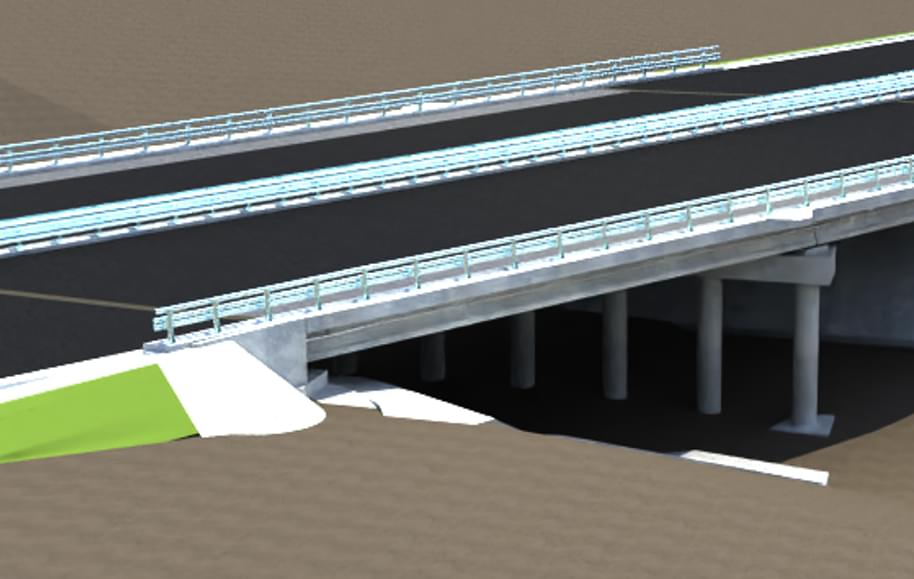

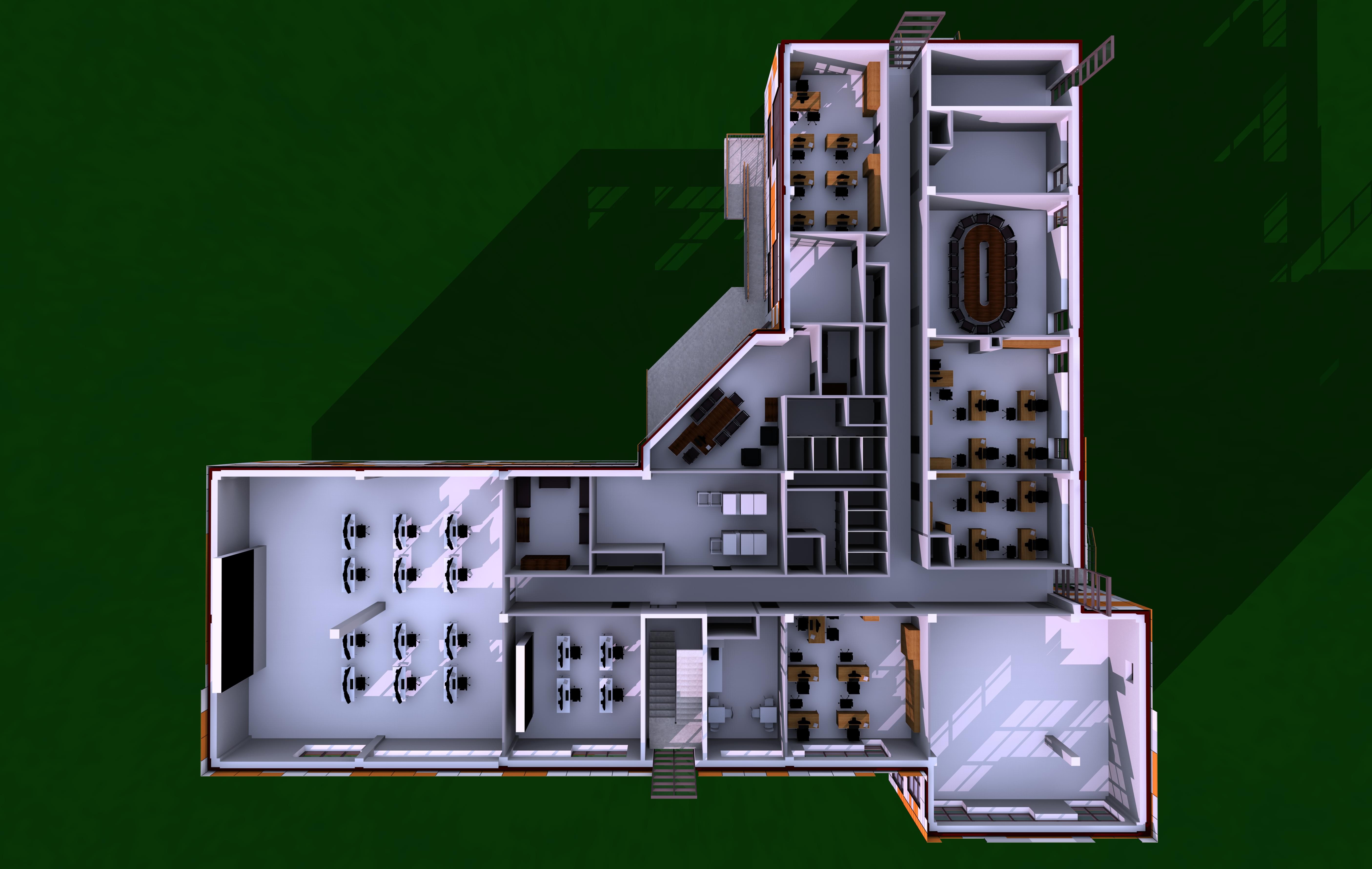

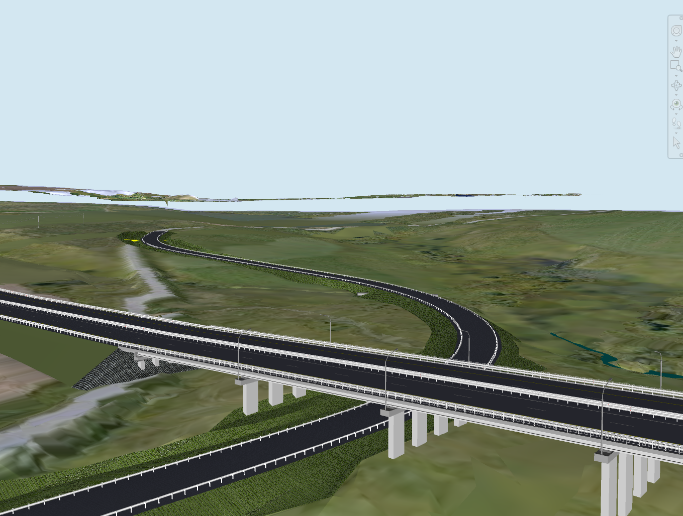

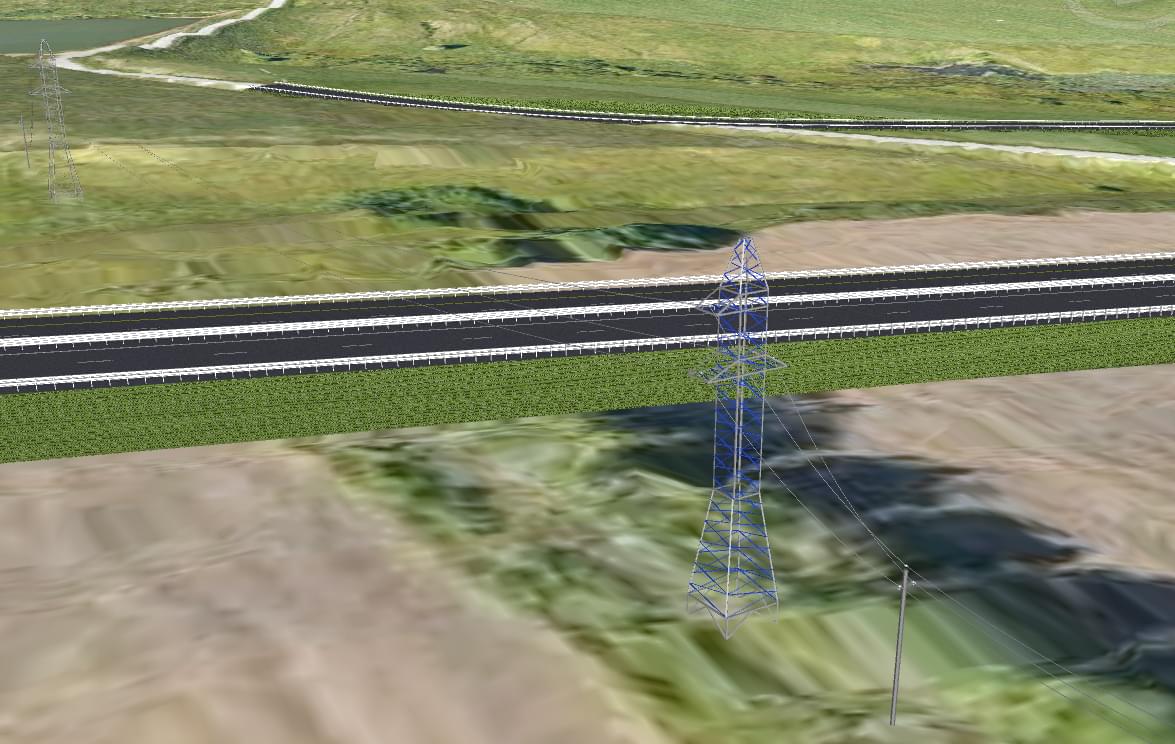

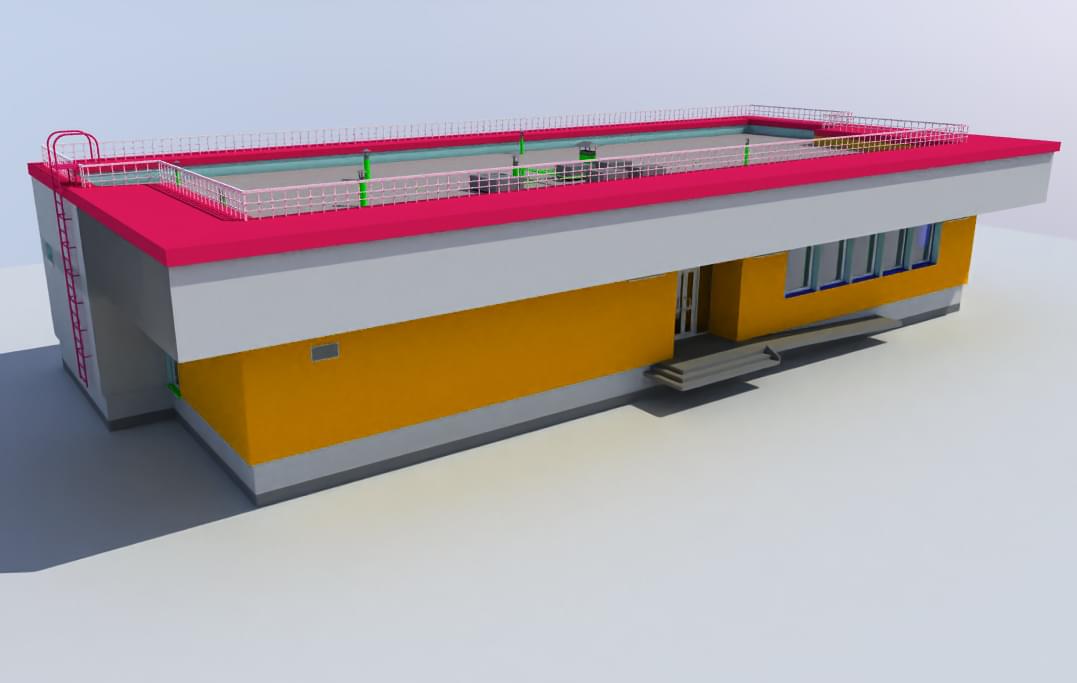

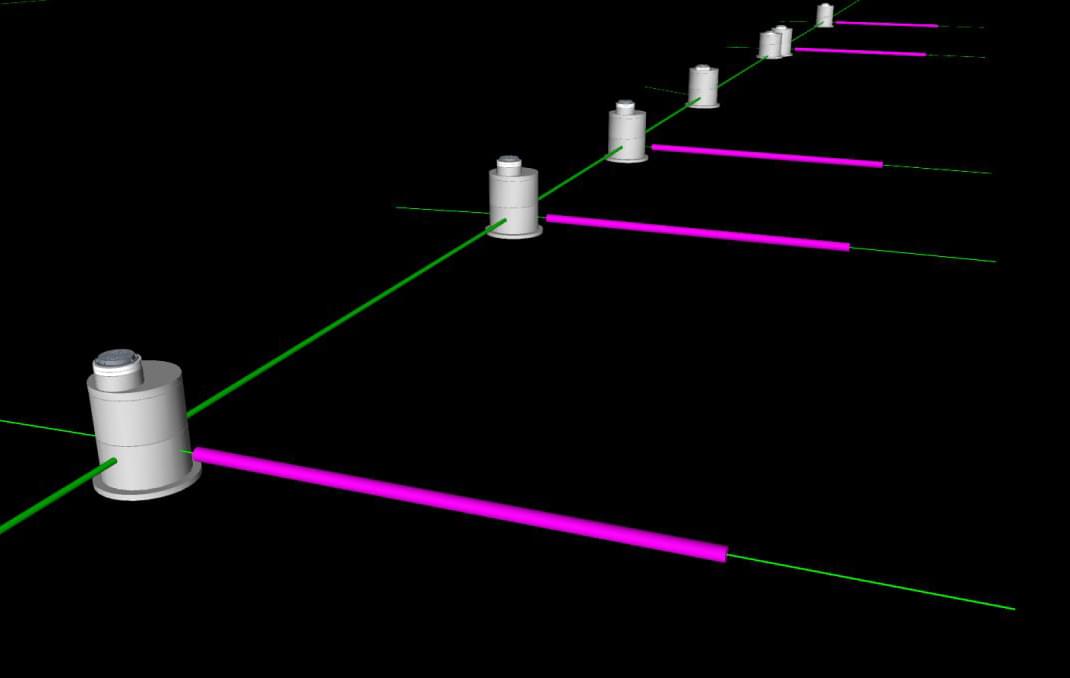

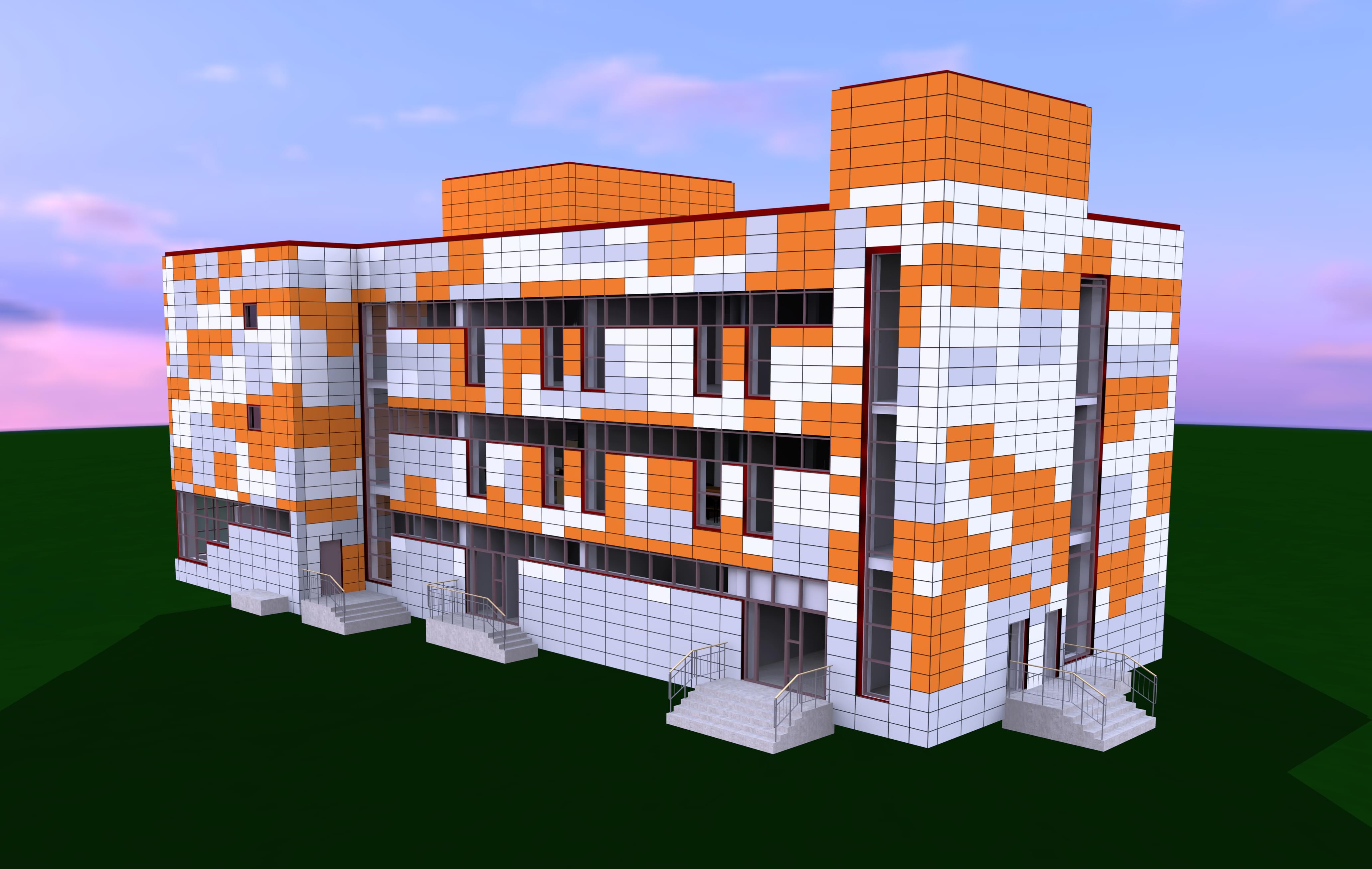

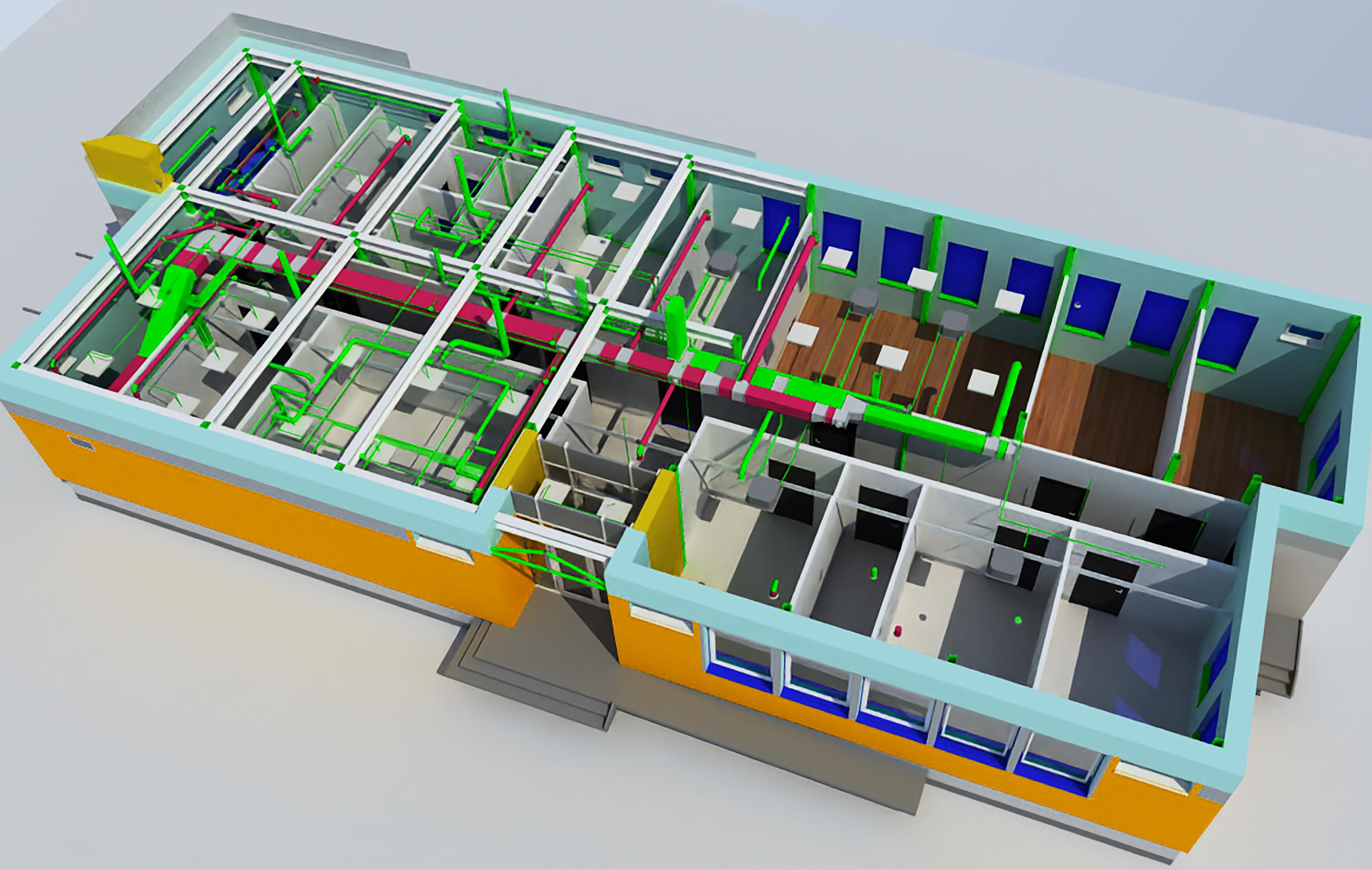

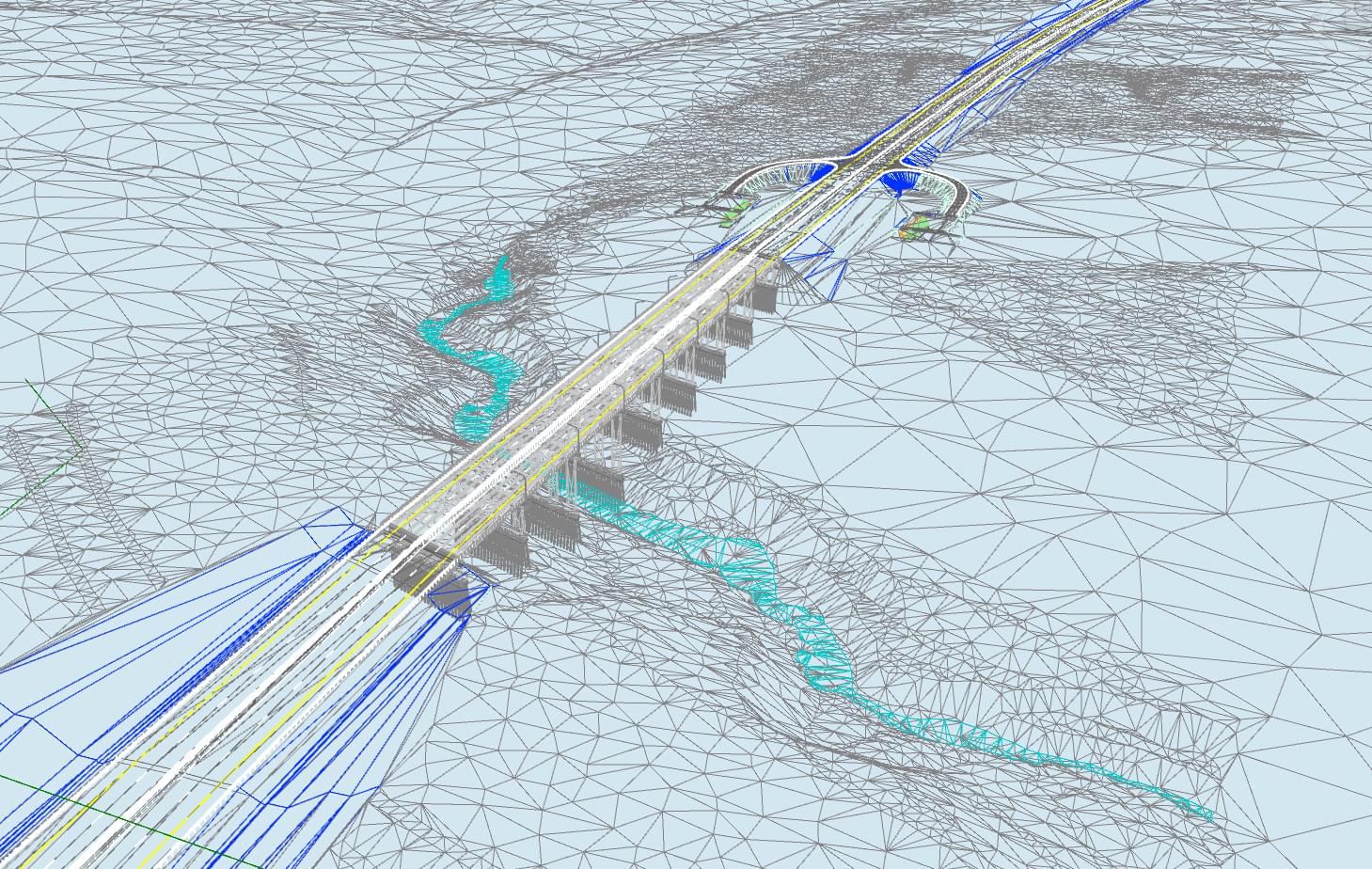

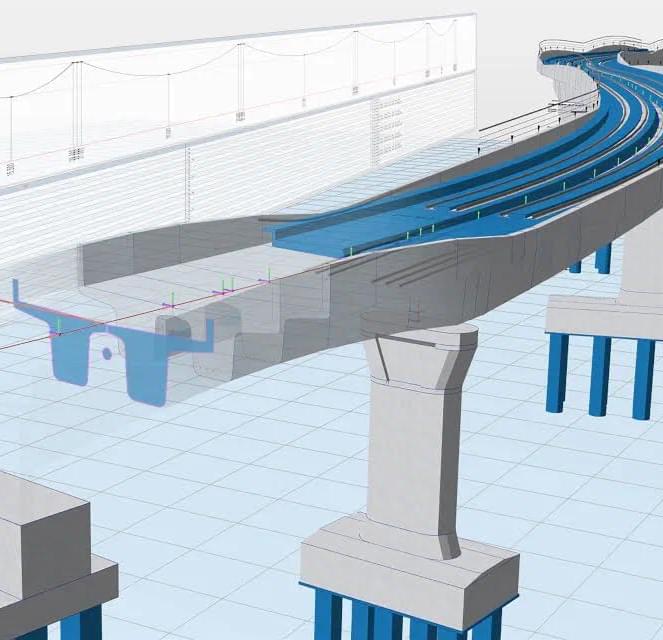

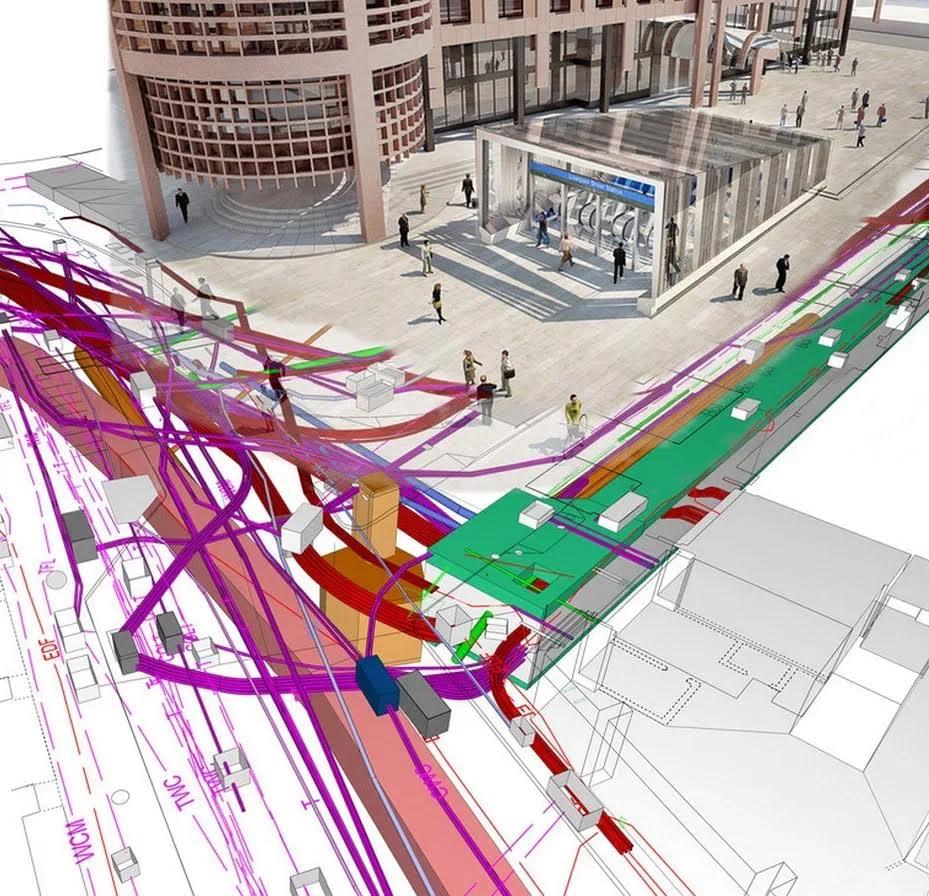

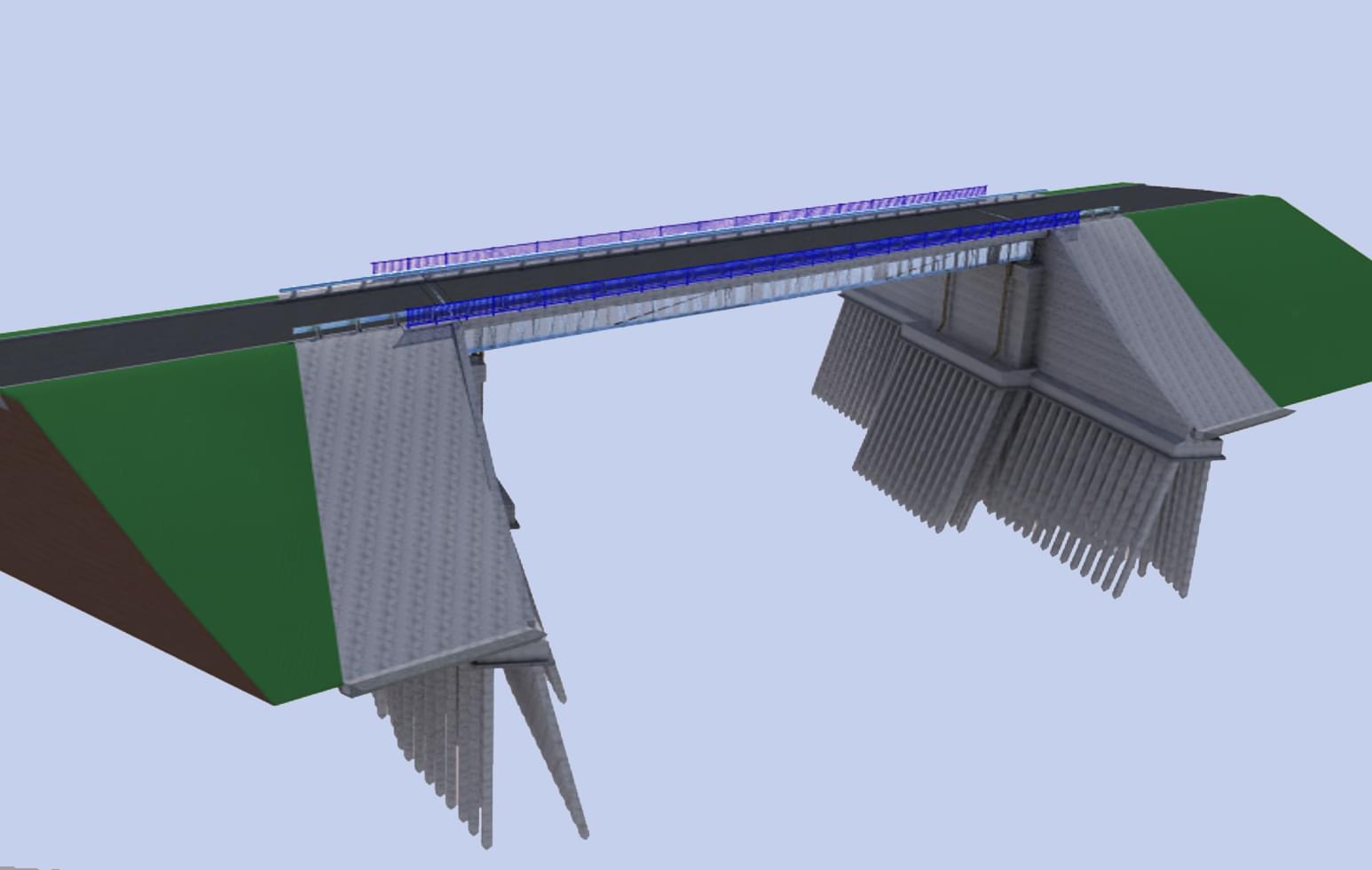

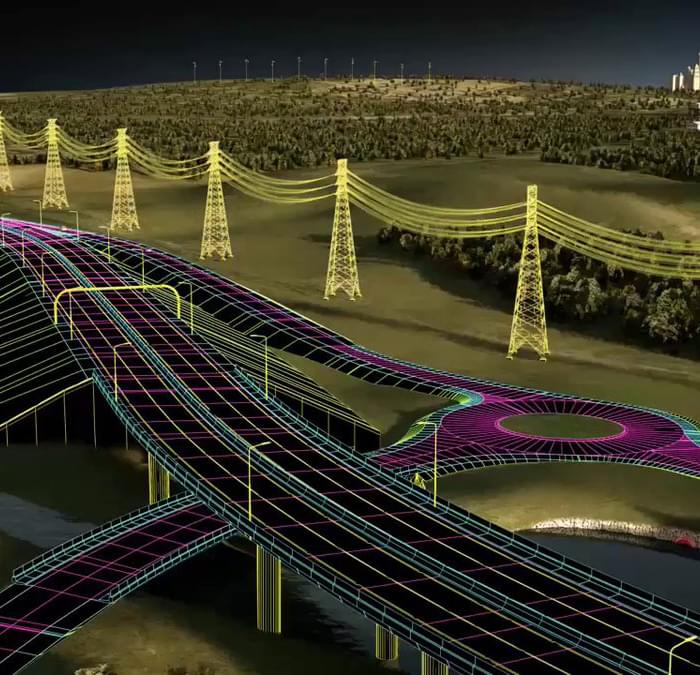

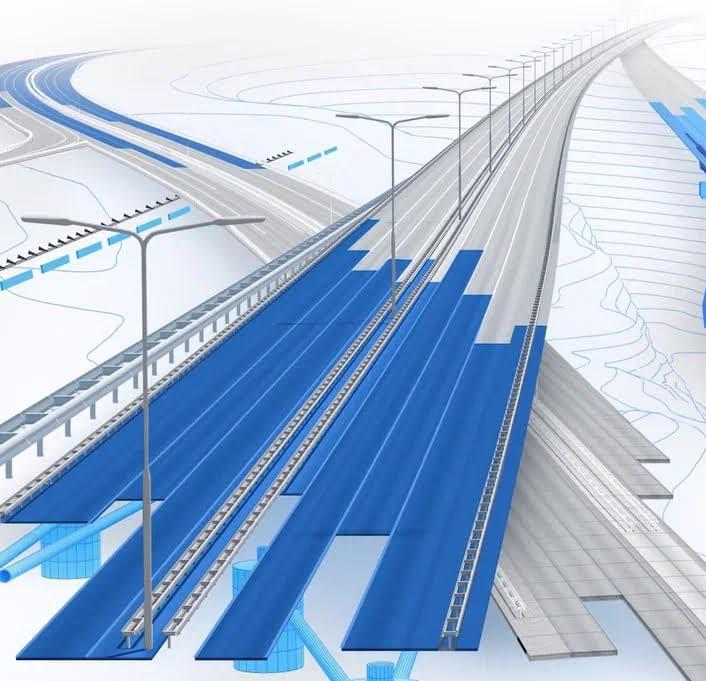

Конечным продуктом процесса BIM является строительная модель, цифровая 3D-модель, объединяющая архитектуру, здание и установки.

Изучать BIM увлекательно и интересно. Например, вот матрица соответствия LOD этапам проекта по разделу АР.

Выбрав компанию «ИНФОКОНСТРУКТОР» вы всегда можете быть уверены в ответственном подходе и профессиональном результате работ.

Работу с BIM следует начинать с повышения осведомленности о потенциальных улучшениях в области коммуникации и координации, а также оценки обмена правильной информацией, чертежами и материалами.

IPD (интегрированное проектирование и разработка) относится к подходу, при котором все участники проекта работают вместе с самого начала.

Изучать BIM увлекательно и интересно. Например, вот матрица соответствия LOD этапам проекта по разделам КМ/КЖ.

Выбрав компанию «ИНФОКОНСТРУКТОР» вы всегда можете быть уверены в ответственном подходе и профессиональном результате работ.

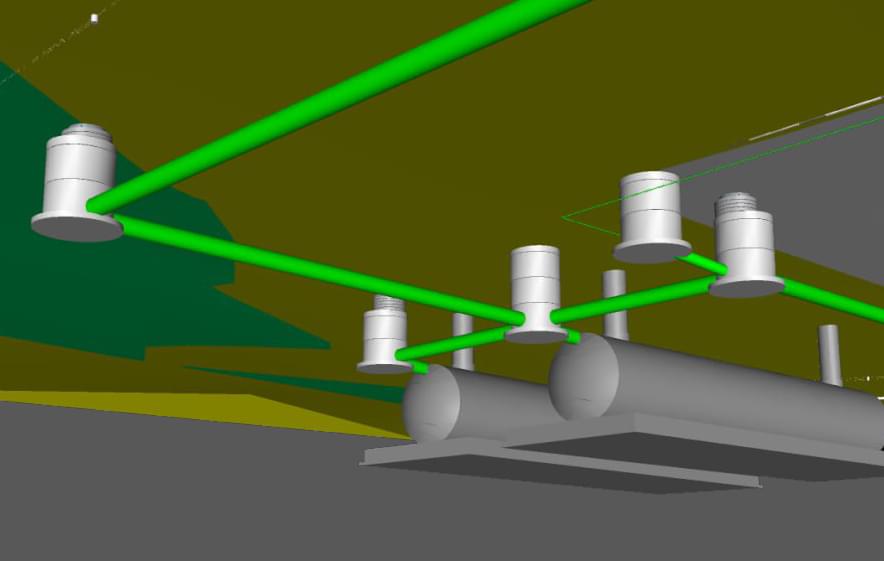

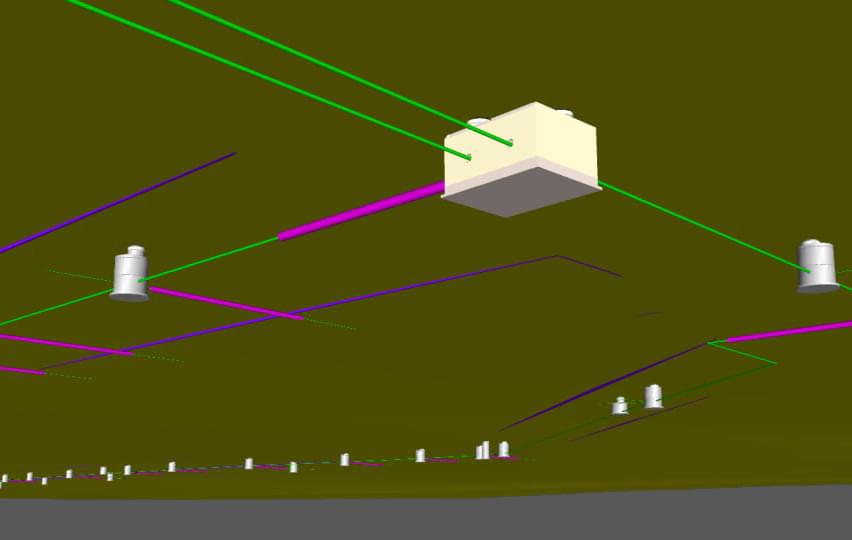

Семейства - это библиотеки символов и моделей компонентов технических установок, которые используются при создании цифровых моделей в BIM.

Происходит активное развитие BIM, с увеличением числа проектов, подвергающихся государственной экспертизе, но требуется большая работа в области нормативного регулирования и практического использования технологии.

BIM на стадии эксплуатации помогает уменьшить ошибки, обеспечивает доступность информации, обеспечивает согласованность решений, интегрируется с системами охраны труда и техники безопасности, и позволяет моделировать и отслеживать ход выполнения работ.

Компании и власти адаптируются к новым реалиям, в том числе путем разработки механизмов предоставления условий для использования продуктов иностранных вендоров, обучения персонала и анализа возможностей ПО собственных стран.

Государственные и окологосударственные компании обязаны перейти на отечественное ПО в ближайшее время, независимо от ресурсозатратных усилий, которые это потребует.

Частный сектор не видит рисков в использовании нелицензионного ПО, но компании с государственной поддержкой не исключены из правил и должны соблюдать законы об авторских правах.

Использование отечественного ПО в строительной отрасли может привести к сокращению затрат на лицензии, более легкому соответствию требованиям законодательства и более эффективной поддержке со стороны вендоров.

Повышение цифровой зрелости и BIM-компетенций управляющих компаний играет важную роль в успешной реализации проектов в строительной отрасли и обеспечивает более эффективное использование информационных моделей зданий.

4D BIM-модель – это информационная модель, выполненная на основе 3D-модели и дополненная решениями по организации строительства, а также реализованная в формате изменений объекта в течение времени

5D BIM-модель – это информационная модель, выполненная на основе 3D- и 4D-модели и дополненная данными по стоимости работ и материалов.

Интерпретация данных в других системах, поддержка процессов принятия решений, информационная поддержка при планировании и координировании проекта

Повышение обоснованности проектных решений, обеспечение безопасности, минимизация ошибок и оптимизация решений.

Разработать План выполнения BIM-проекта (BEP).

Описывать реализацию аспектов информационного моделирования всеми участниками проекта.

Графическая часть разделов проектной и рабочей документации, спецификации и сметная документация.

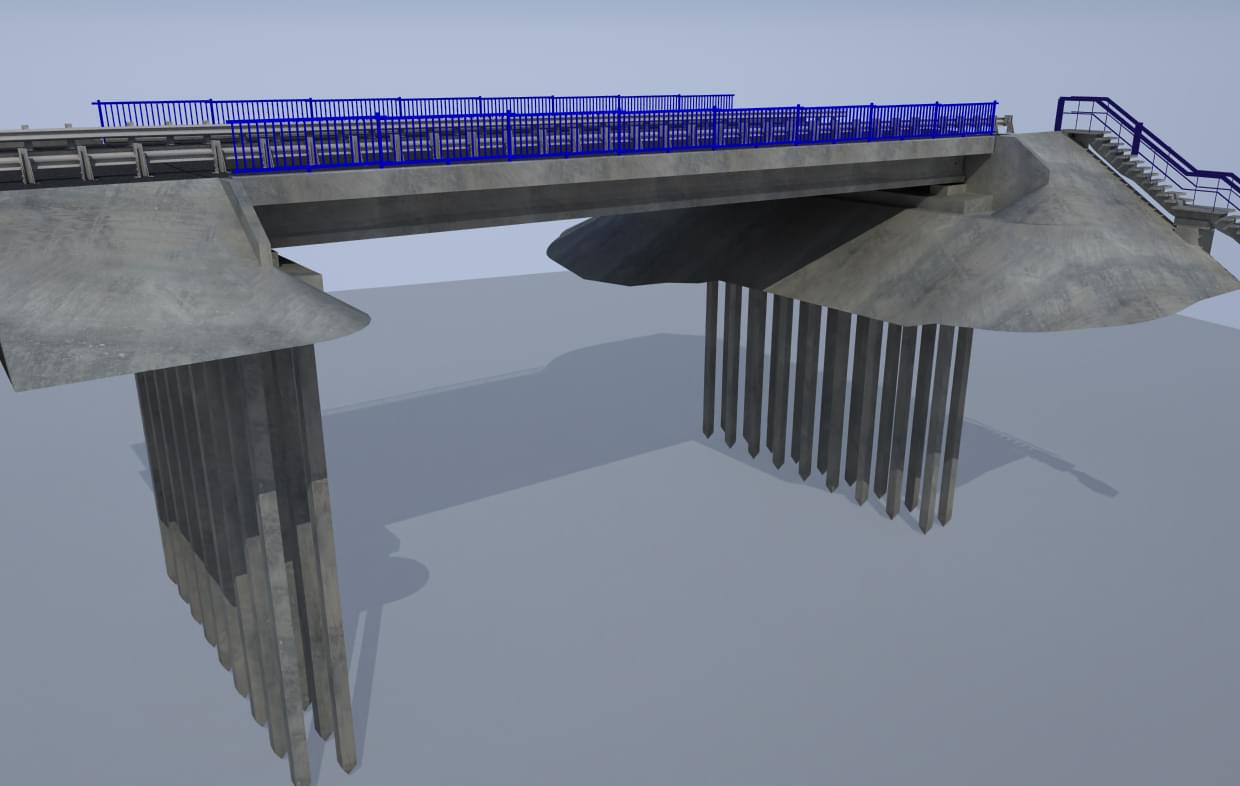

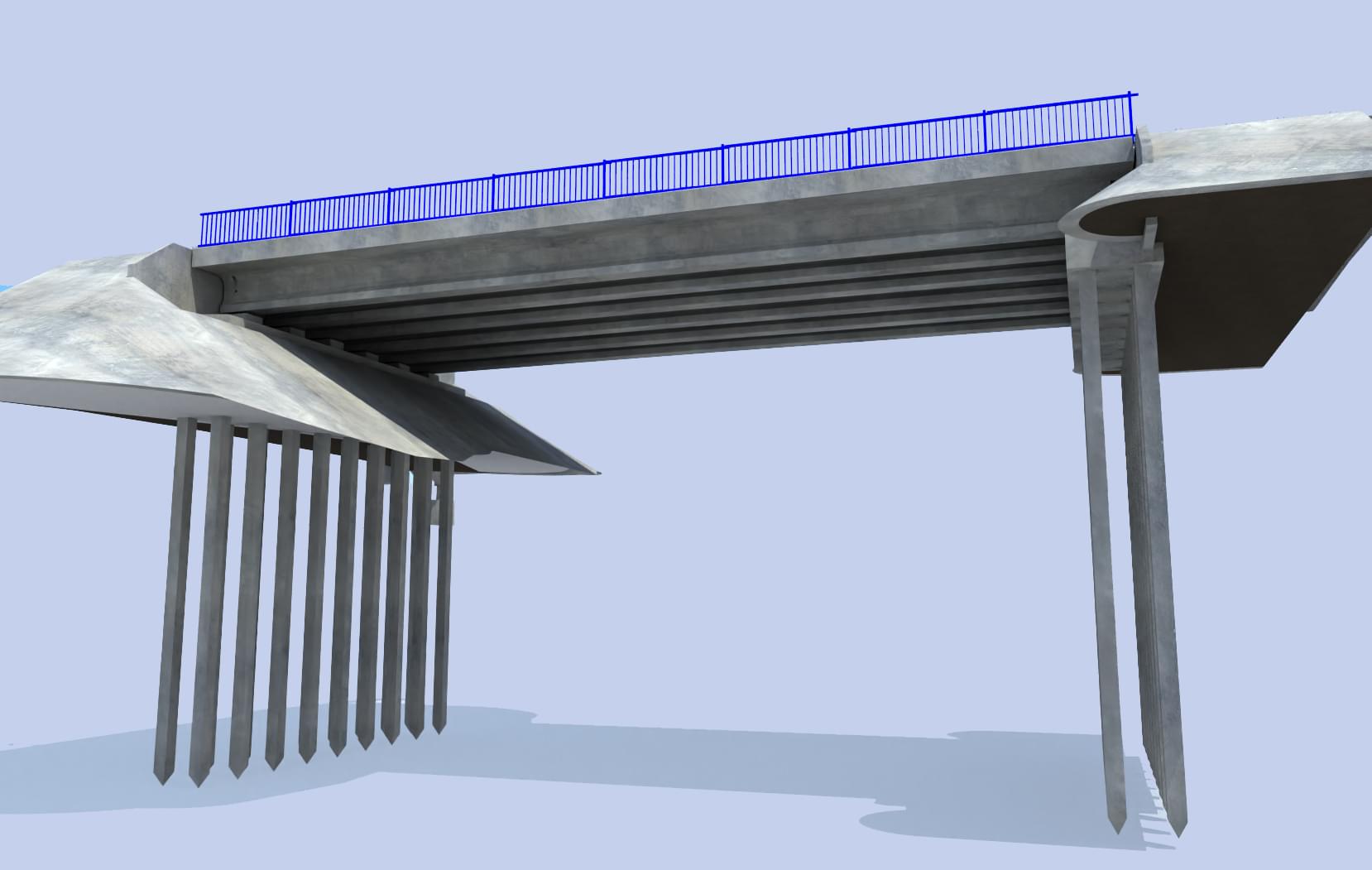

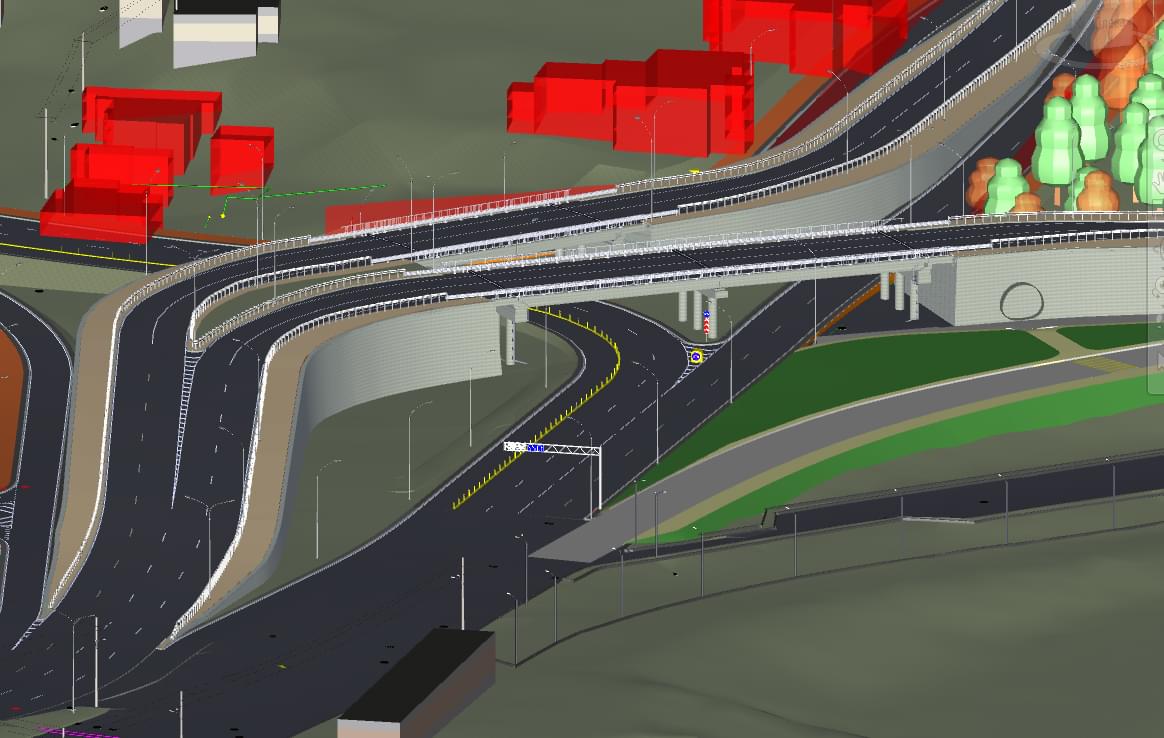

Совокупность представленных в электронном виде документов, графических и неграфических данных по объекту строительства, размещаемая в соответствии с установленными правилами в среде общих данных, представляющая собой единый достоверный источник информации по объекту на всех или отдельных стадиях его жизненного цикла. BIM-модель может состоять из нескольких взаимосвязанных файлов различных форматов, которые обеспечивают требуемую полноту предоставления информации

Технический документ, разрабатываемый генпроектной организацией для собственных нужд, а также для субпроектных организаций, который описывает технологические аспекты выполнения BIM-проекта. Объединяет в себе цели и задачи информационного моделирования, правила именования файлов, стратегию разделения модели на объемы, требуемые уровни проработки элементов модели на различных этапах проекта, состав и роли участников процесса информационного моделирования и другие аспекты.

LOD – уровень проработки модели, определяет полноту проработки элемента информационной модели. LOD задает минимальный объем геометрической, пространственной, количественной, а также любой атрибутивной информации, необходимой и достаточной для решения задач моделирования на конкретном этапе жизненного цикла объекта строительства.

Геометрической – LOD (G) и атрибутивной – LOD (I)

Низкая детализация: LOD 100, LOD 200. Высокая детализация: LOD 300, LOD 350, LOD 400. Цифровая копия объекта: LOD 500

LOD 100 – низкий уровень проработки с условным представлением элемента модели.

LOD 200 – элемент модели представлен в виде объекта или сборки, как характерный представитель системы с предварительными размерами, формой, пространственным положением, ориентацией и наличием атрибутивной информацией.

LOD 300 – элемент модели представлен в виде объекта или сборки, принадлежащей конкретной системе объекта, с точными размерами, формой, пространственным положением, ориентацией, связями и наличием атрибутивной информацией. LOD 350 – аналогично LOD 300, но с дополнением различных деталей, отображаемых с определенной степенью условности (без мелких элементов деталей).

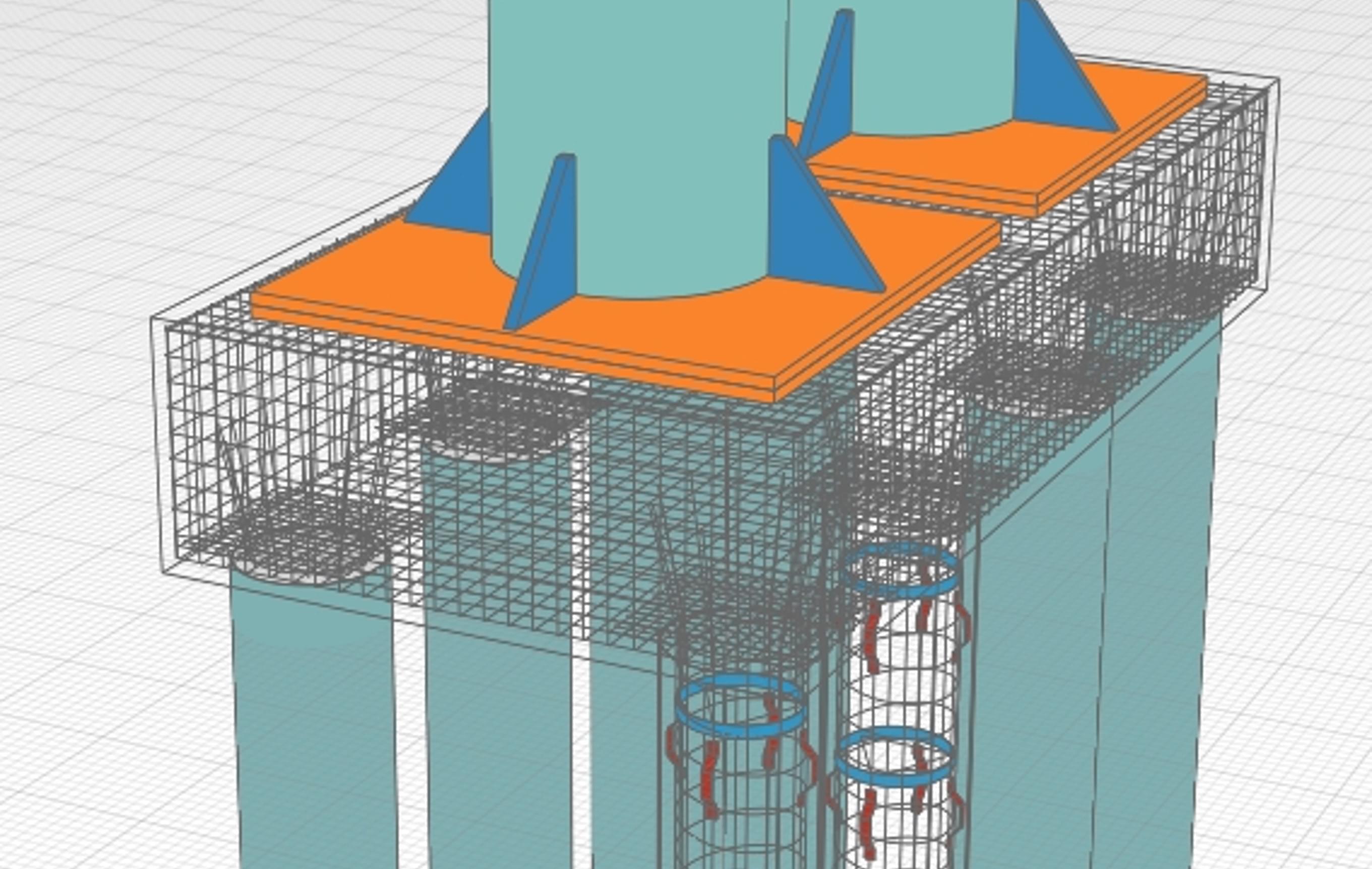

LOD 400 – высокий уровень проработки. Элемент модели представлен в виде конкретной сборки с детальными размерами, формой, пространственным положением, ориентацией, четкими связями, информационными данными, а также другой необходимой атрибутивной информацией. Требуется под задачи для производства элементов на станках с ЧПУ.

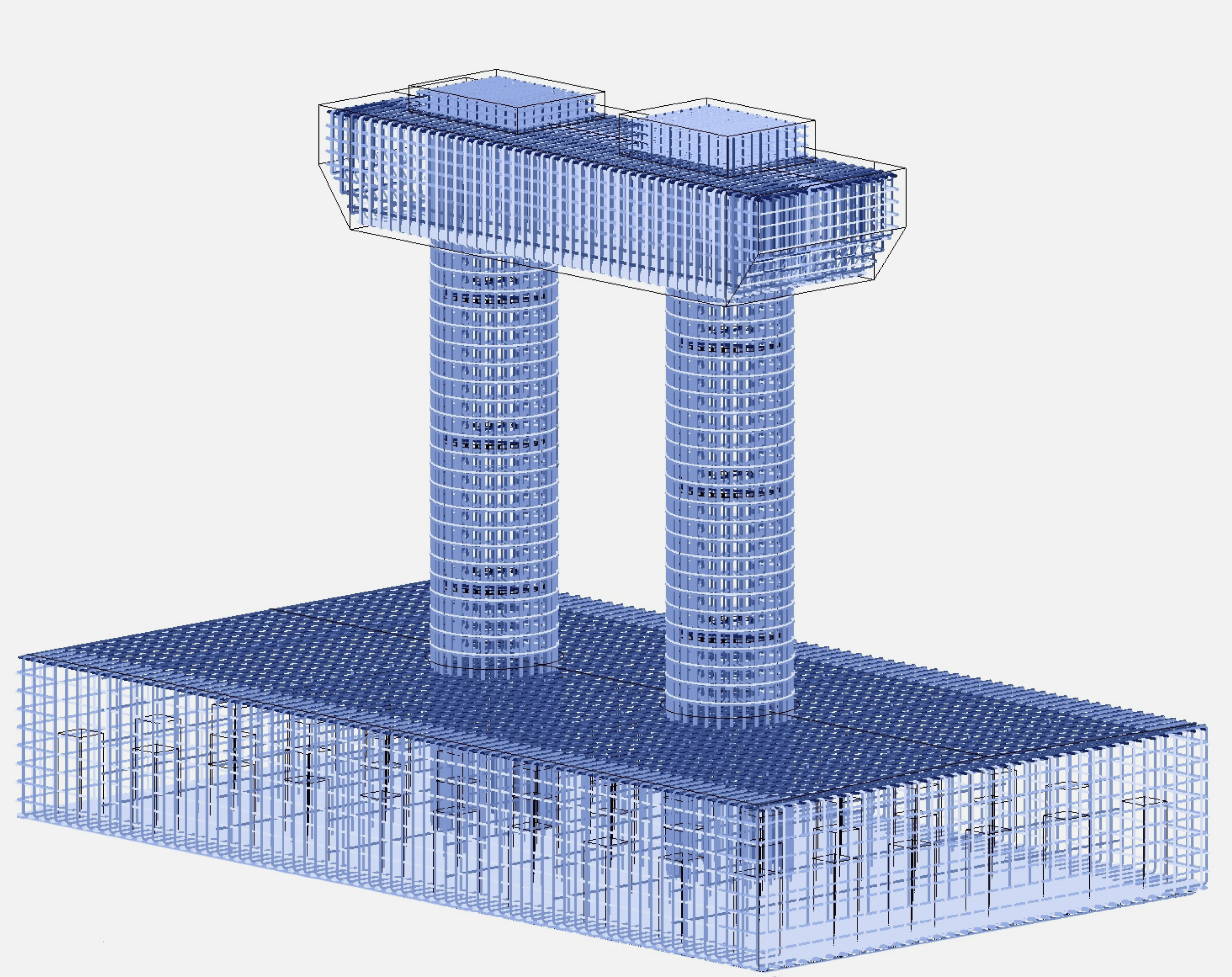

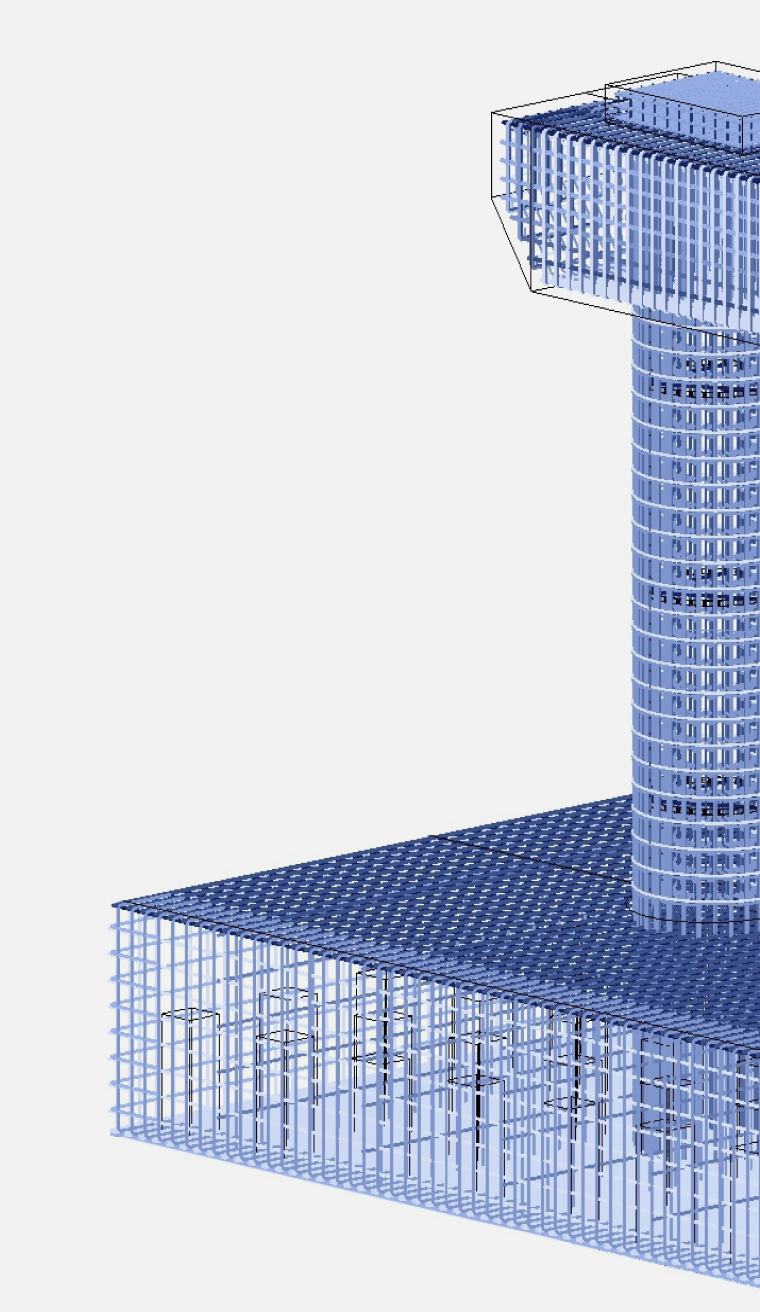

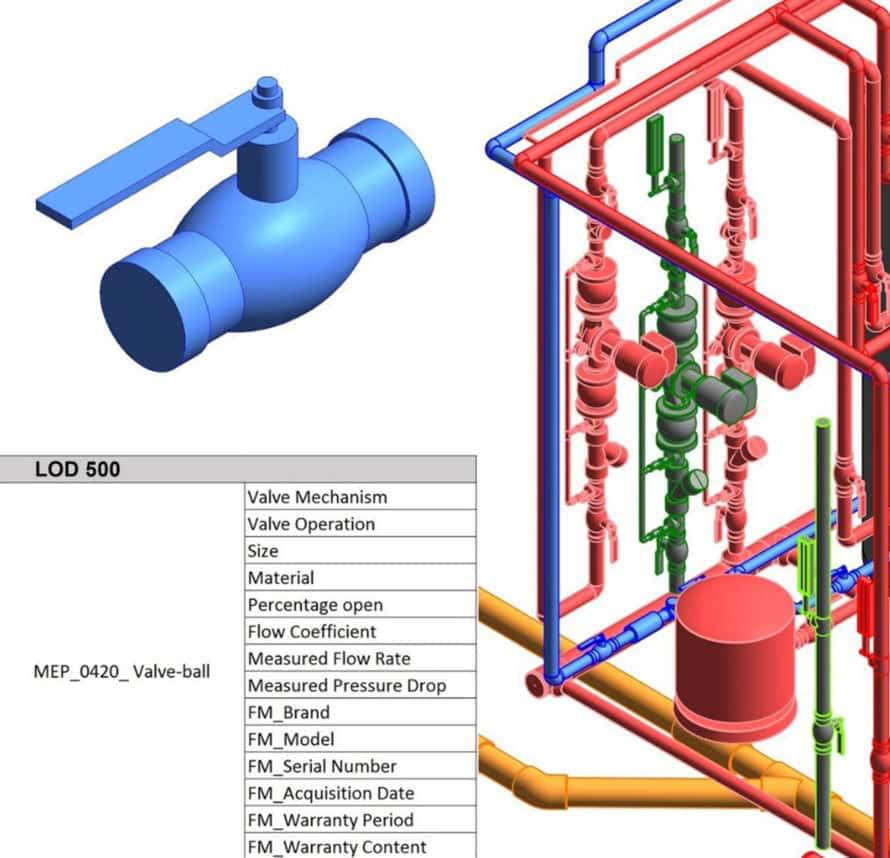

LOD 500 — образуется при моделировании здания по исполнительной документации или по результатам цифрового (лазерного) сканирования реального здания. Максимально приближена к фактическим параметрам здания (но, естественно, не на 100%)

Выбор уровня детализации при моделировании обуславливается набором задач, которые ставятся для модели на текущем этапе. Важно соблюсти баланс — выполнить достаточный для строительства/эксплуатации уровень детализации и в то же время не перегрузить модель несущественными атрибутивными параметрами и графическими элементами. Описание модели и её наполнение данными должно исходить из принципов целесообразности и рационализма.

Для конкретного проектируемого объекта нужный уровень детализации элементов здания прописывается в Техническом Задании на проектирование BIM-модели (IER). Причем, для разных элементов или систем здания, требуемый уровень детализации может быть различным, поэтому требования по LOD прописываются, как правило, в матричной (табличной) форме. В такой таблице в одном направлении указываются элементы и системы здания, а в другом — их параметры.

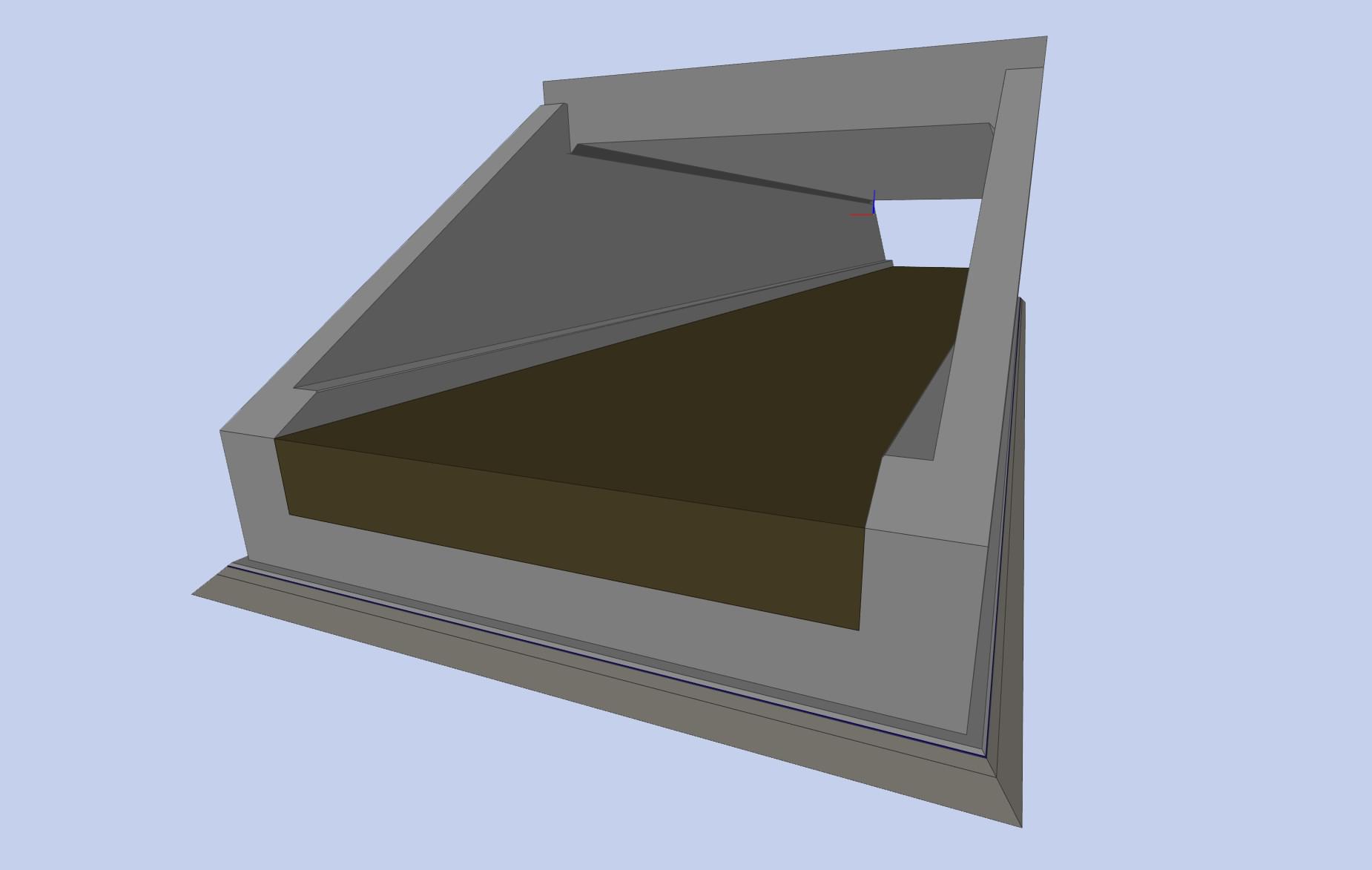

Часть информационной модели объекта строительства, представляющая компонент, систему или сборку в пределах объекта или строительной площадки.

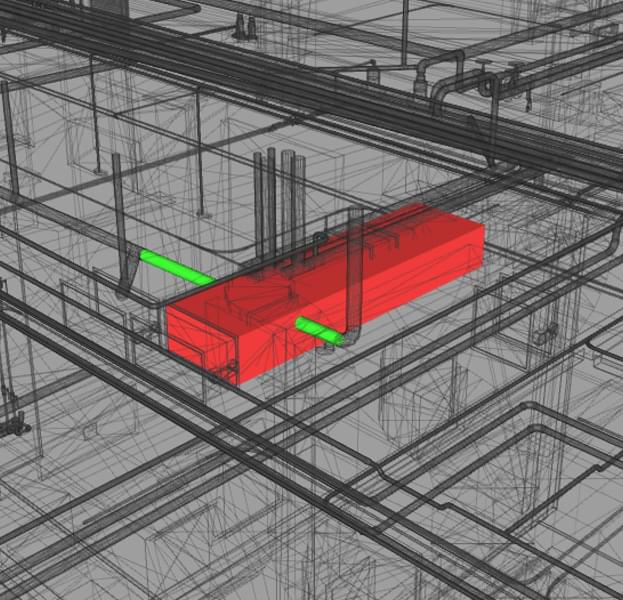

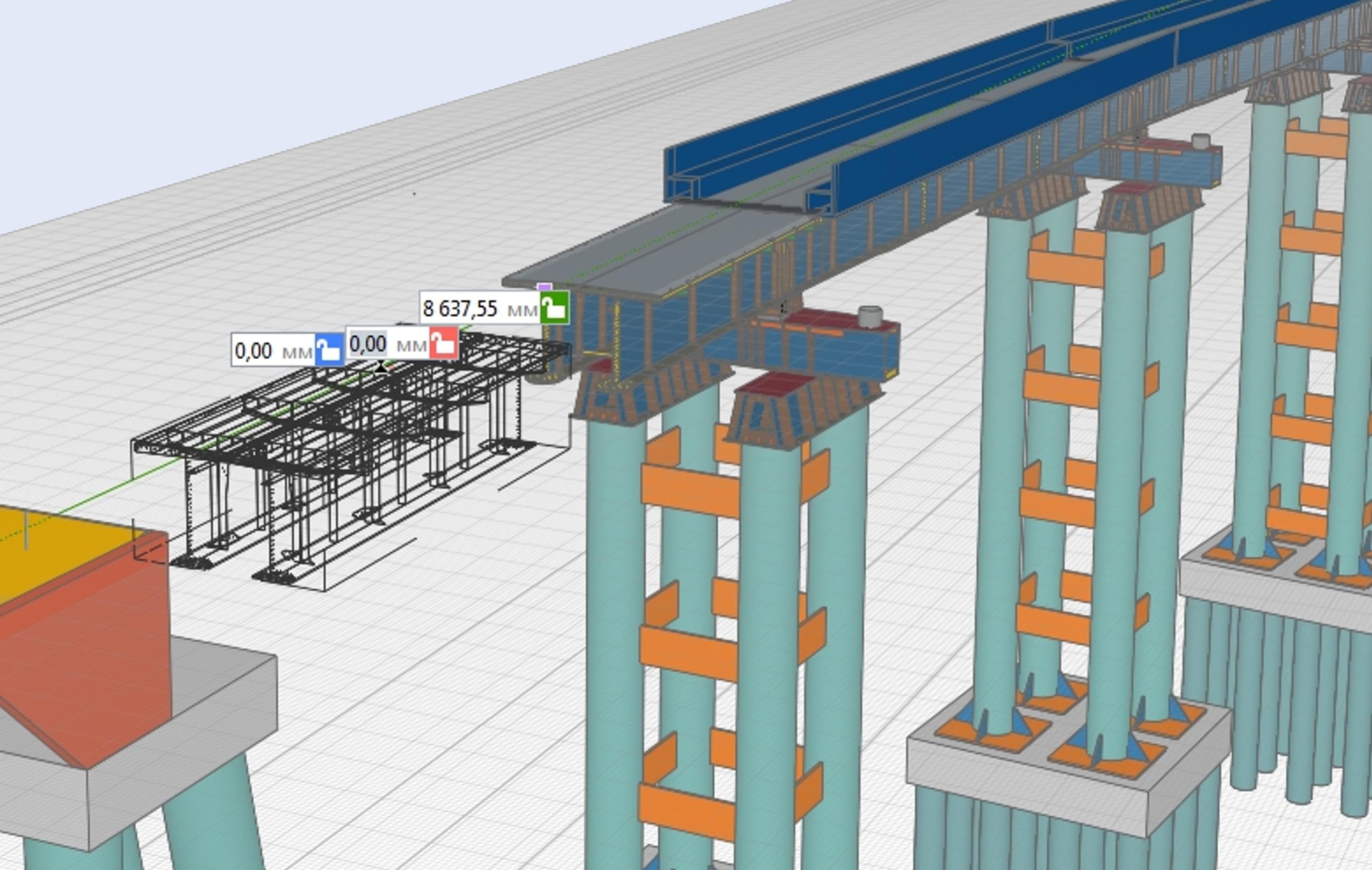

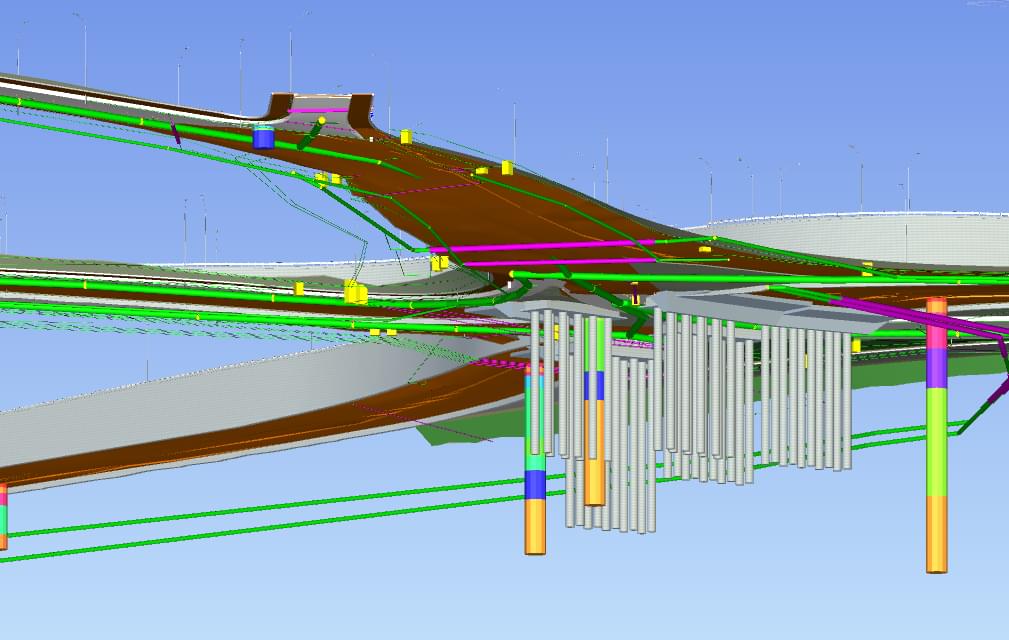

Ошибка в проекте, возникшая в результате нарушения допустимых параметров при совмещении в пространстве геометрии различных элементов BIM-модели.

Ситуация, когда программа принимает за коллизию отсутствующие в модели пересечение или допустимые существующие пересечения в модели между элементами.

Проектная документация - это комплекс документов, которые содержат полную информацию о проектируемом объекте, его параметрах, характеристиках и всех этапах его создания. Она является основным инструментом для разработки и реализации строительного, архитектурного или инженерного проекта. Проектная документация включает в себя различные чертежи, планы, схемы, спецификации, технические описания, а также другие документы, необходимые для понимания и реализации всех аспектов проекта. Вся проектная документация должна быть разработана согласно установленным нормам и правилам, чтобы обеспечить безопасность, эффективность и качество проектируемого объекта.

Рабочая документация - это набор детализированных технических документов, разработанных на основе проектной документации, и предназначенных для выполнения конкретных строительных или производственных работ. Она включает все необходимые чертежи, схемы, спецификации, технические описания и инструкции, которые позволяют участникам проекта приступить к фактическому выполнению работ согласно задуманному проекту. Рабочая документация является основой для строительства, монтажа или производства объекта и предоставляет точные и детализированные указания для всех исполнителей и специалистов, занятых в процессе реализации проекта.

Сметная документация - это набор документов, составленных на основе проектной документации и содержащих информацию о предполагаемом объеме и стоимости работ, необходимых для реализации проекта. Она включает расчеты, спецификации, сметы и другие документы, которые позволяют оценить затраты на строительство или реконструкцию объекта и определить бюджет проекта. Сметная документация является важным инструментом для планирования, контроля и оптимизации затрат на строительство или ремонтные работы.

Данные, представленные с помощью алфавитно-цифровых символов.

Данные, содержащиеся в разделе сметной документации, выполненные на основе спецификаций (материалов, оборудования и изделий) рабочей и проектной документации.

Стратегическая (BIM-менеджер), управленческая (BIM-координатор), техническая (BIM-мастер, IT-консультант), консультационная и обучающая (сторонний консультант), производственная (BIM-автор, проектировщик)

Стратегическая функция при реализации BIM-проекта означает, что она выполняется BIM-менеджером и является ключевой для успешного внедрения и использования технологии BIM в компании. Эта функция предполагает глубокое понимание процессов проектирования и особенностей BIM-процессов.

Управленческая функция при реализации BIM-проекта подразумевает выполнение руководителем проектной группы. BIM-координатор должен одновременно заниматься текущей работой по проекту и обеспечивать эффективное использование BIM-технологии. В обычном случае, на каждом проекте необходимо наличие по одному BIM-координатору для каждого направления, присутствующего в проекте (например, архитектурная, конструктивная и инженерная части).

Техническая функция при реализации BIM-проекта включает создание и обновление BIM-контента, таких как семейства и шаблоны, а также управление сетевыми и IT-ресурсами. На начальном этапе эту работу может выполнять BIM-менеджер, но с увеличением объемов использования BIM-технологии рекомендуется введение должности BIM-мастера для каждого направления проектирования и IT-специалиста (системного администратора).

Производственная функция при реализации BIM-проекта относится к созданию модели и подготовке соответствующей документации. Эта задача возлагается на проектировщика (BIM-автора), обладающего опытом в соответствующей специальности и умением работать с инструментами BIM (соответствующее программное обеспечение). Проектировщик подчиняется BIM-координатору, который осуществляет непосредственный контроль за производственным процессом.

BIM-менеджер - специалист, ответственный за координацию и обеспечение коммуникации между заказчиком и подрядчиком в проектах. С увеличением сложности проектов стало необходимым иметь специализированного BIM-менеджера с профессиональными знаниями. Он управляет проектом и следит за выполнением требований заказчика.Для успешной работы он должен обладать знаниями BIM-технологии, управления проектами, строительства и информационных технологий.

Координатор BIM - это специалист, работающий на уровне ниже BIM-менеджера, и занимающийся координацией работы в проектах BIM. Как правило, он находится на стороне подрядчика и отвечает за управление совместной работой и потоком информации. Координатор BIM является первым контактным лицом для сотрудников, участвующих в проекте, и координирует их работу при создании моделей строительного объекта и документации. Его задачи также включают контроль качества и содержания информации перед передачей результатов работы. Для успешной работы в этой роли необходимы глубокие профессиональные знания в области BIM, умение работать с различными САПР, а также хорошие коммуникативные и командные навыки.

BIM-моделлер - это специалист, который находится на следующем уровне иерархии после координатора BIM. Его основная задача - разработка и обслуживание моделей строительного объекта и проектной документации, необходимой для проектирования и строительства. Он должен обладать точными знаниями программ и процессов, используемых для создания моделей, включая IFC-направленное моделирование.
